Hướng dẫn lắp bộ cắt vẽ cho Bambu Lab A2L chi tiết từ A-Z

Bambu Lab A2L không chỉ được thiết kế để đáp ứng nhu cầu in 3D mà còn có khả năng mở rộng chức năng thông qua các phụ kiện chuyên dụng. Trong đó, bộ cắt vẽ A2L giúp người dùng biến máy thành một thiết bị đa năng, có thể thực hiện các tác vụ như cắt decal, giấy, vinyl hoặc vẽ trên nhiều loại vật liệu mỏng.

Tuy nhiên, để bộ cắt vẽ hoạt động chính xác và hạn chế các lỗi trong quá trình sử dụng, việc lắp đặt đúng module, kết nối dây và thực hiện hiệu chuẩn là những bước mà anh em không nên bỏ qua.

Trong bài viết này, Meme 3D sẽ hướng dẫn lắp đặt bộ cắt vẽ A2L theo từng bước, từ chuẩn bị máy, lắp Cutting Module, Pen Module cho đến hiệu chuẩn và kiểm tra hoạt động của máy.

Bộ cắt vẽ cutting kit A2L là gì?

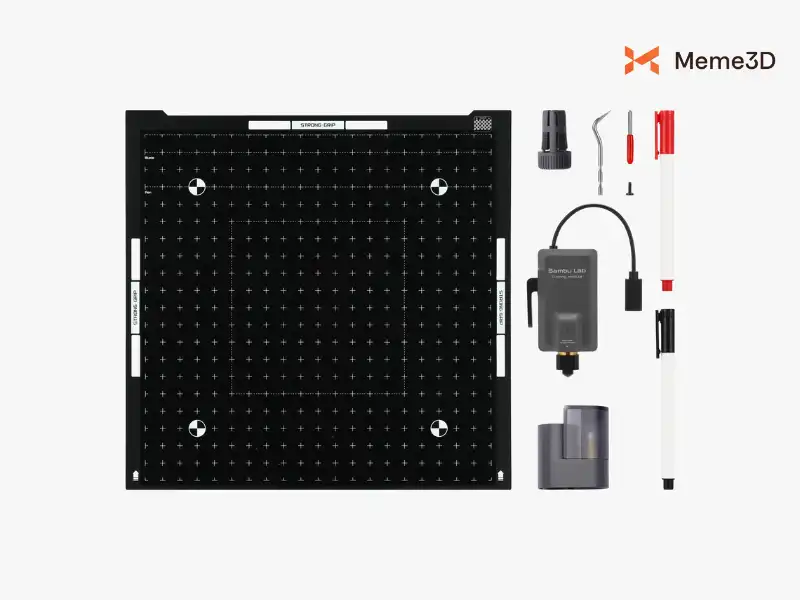

Bộ cắt vẽ A2L (Cutting & Drawing Module) là phụ kiện mở rộng dành cho Bambu Lab A2L, cho phép máy thực hiện thêm các tác vụ cắt và vẽ bên cạnh chức năng in 3D.

Với module cắt, anh em có thể tạo các đường cắt trên những vật liệu mỏng như giấy, decal, vinyl, bìa cứng hoặc một số loại da mỏng. Độ dày vật liệu phù hợp có thể thay đổi tùy theo từng loại vật liệu và thiết lập cắt, vì vậy anh em nên kiểm tra thông số trước khi thực hiện các mẫu cắt quan trọng.

Trong khi đó, Pen Module cho phép Bambu Lab A2L hoạt động tương tự một máy vẽ (plotter), nhằm phục vụ các công việc như phác thảo hình vector, viết chữ, tạo đường nét hoặc đánh dấu trên giấy và bìa.

Điểm đáng chú ý là anh em có thể tận dụng hệ thống chuyển động và không gian làm việc của Bambu Lab A2L thay vì phải đầu tư thêm một thiết bị cắt hoặc máy vẽ riêng. Đây là một trong những yếu tố giúp bộ cắt vẽ trở thành lựa chọn đáng cân nhắc đối với những anh em muốn mở rộng khả năng sử dụng máy.

Chuẩn bị trước khi lắp đặt bộ cắt vẽ A2L

Trước khi bắt đầu hướng dẫn lắp đặt bộ cắt vẽ A2L, anh em nên chuẩn bị đầy đủ phụ kiện và đảm bảo Bambu Lab A2L đang ở trạng thái an toàn để thao tác. Việc chuẩn bị trước sẽ giúp quá trình lắp đặt diễn ra nhanh chóng và hạn chế tình trạng phải tháo lắp lại module.

Các phụ kiện cần chuẩn bị gồm:

• Bambu Lab A2L đã được đặt trên bề mặt phẳng, chắc chắn.
• Cutting Module dùng để thực hiện các tác vụ cắt.
• Pen Module nếu sử dụng chức năng vẽ.
• Cutting Mat đi kèm bộ cắt vẽ.
• Tua vít trong trường hợp cần thực hiện thêm các thao tác tháo lắp chuyên sâu.

Trước khi thao tác, hãy đảm bảo máy đã dừng hoàn toàn và không còn thực hiện tác vụ in hoặc di chuyển đầu máy. Anh em không nên tiến hành tháo lắp module khi A2L vẫn đang hoạt động.

Ngoài ra, hãy bố trí đủ không gian xung quanh máy để có thể dễ dàng tháo bàn in, thao tác với đầu máy và đặt Cutting Mat. Một không gian làm việc rộng rãi cũng giúp anh em hạn chế va chạm hoặc làm rơi các linh kiện nhỏ trong quá trình lắp đặt.

Hướng dẫn lắp đặt bộ cắt vẽ A2L chi tiết

Đây là phần quan trọng nhất trong quy trình. Hãy thực hiện lần lượt từng bước để đảm bảo module được cố định đúng vị trí và máy có thể nhận diện phụ kiện sau khi lắp đặt.

Bước 1: Chuẩn bị bàn in

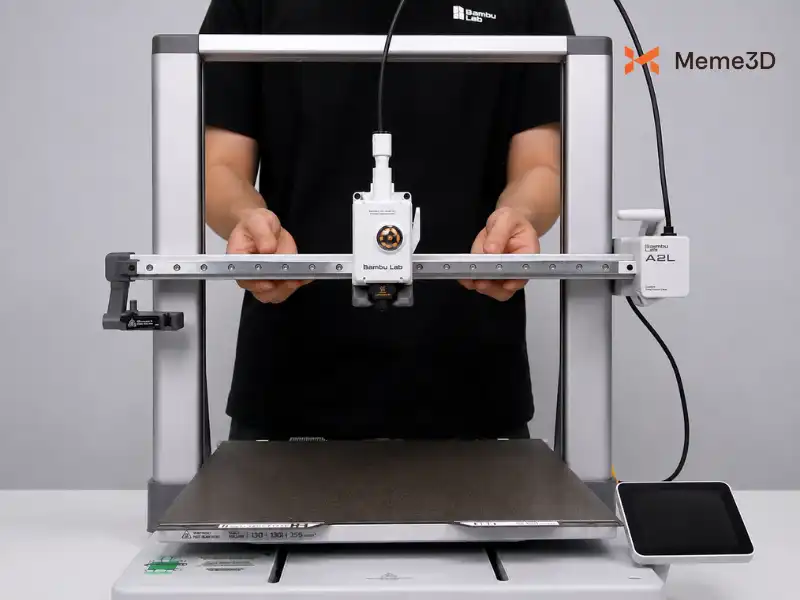

Đầu tiên, anh em cần nâng trục Z lên khoảng vị trí giữa để tạo thêm không gian thao tác bên dưới đầu máy.

Tiếp theo, tháo bàn in đang sử dụng cho quá trình in 3D ra khỏi bàn nhiệt. Không cần cố gắng lắp Cutting Mat chồng lên Build Plate vì điều này có thể làm thay đổi chiều cao làm việc của hệ thống.

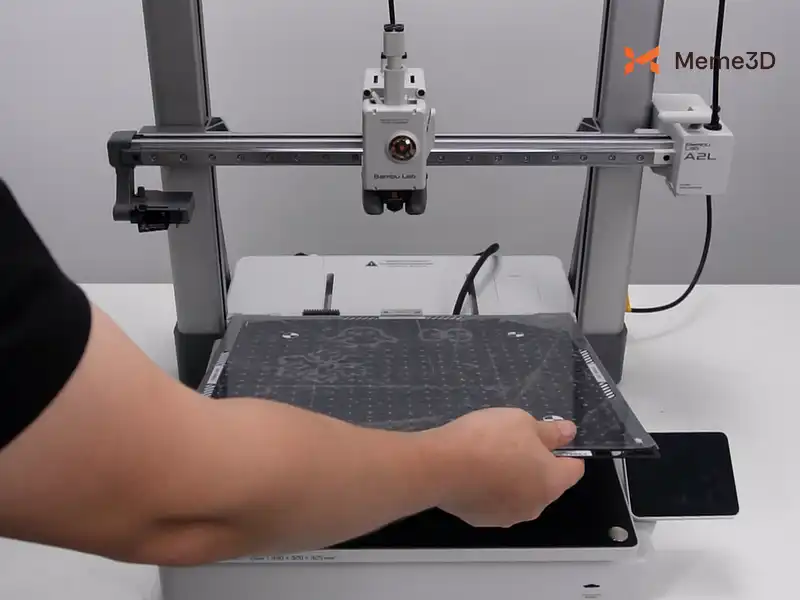

Sau khi tháo bàn in, lấy Cutting Mat và đặt lên bàn nhiệt. Căn chỉnh tấm đế sao cho đúng với các chốt hoặc vị trí định vị trên bàn máy.

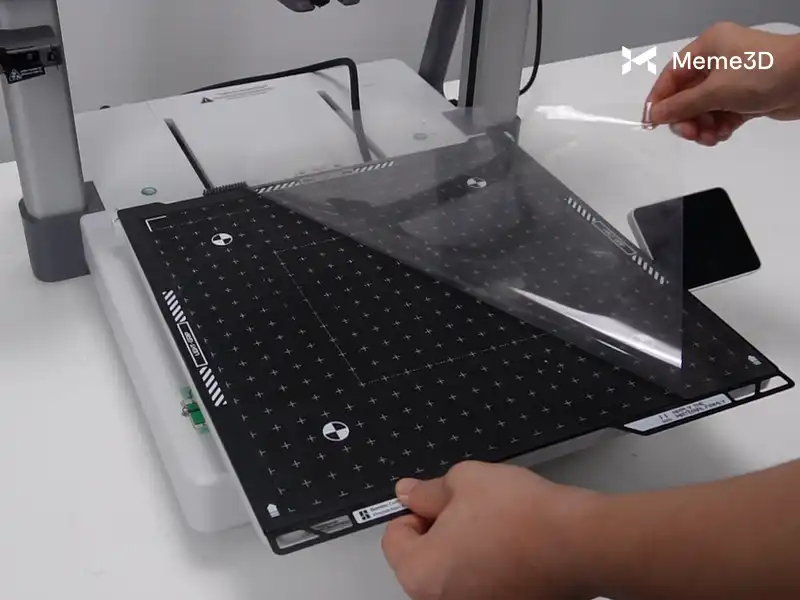

Một bước quan trọng khác thường dễ bị bỏ qua là bóc lớp film bảo vệ trong suốt trên bề mặt Cutting Mat trước khi sử dụng. Lớp film này được sử dụng để bảo vệ bề mặt trong quá trình đóng gói và vận chuyển, không phải lớp dùng để giữ vật liệu trong quá trình cắt.

Sau khi đặt Cutting Mat, kiểm tra lại toàn bộ bề mặt để đảm bảo bàn cắt nằm phẳng, không bị lệch hoặc cong.

Bước 2: Tháo đầu in hoặc module đang sử dụng

Tiếp theo, cần tháo các bộ phận hiện đang được lắp trên đầu máy để tạo không gian cho Cutting Module.

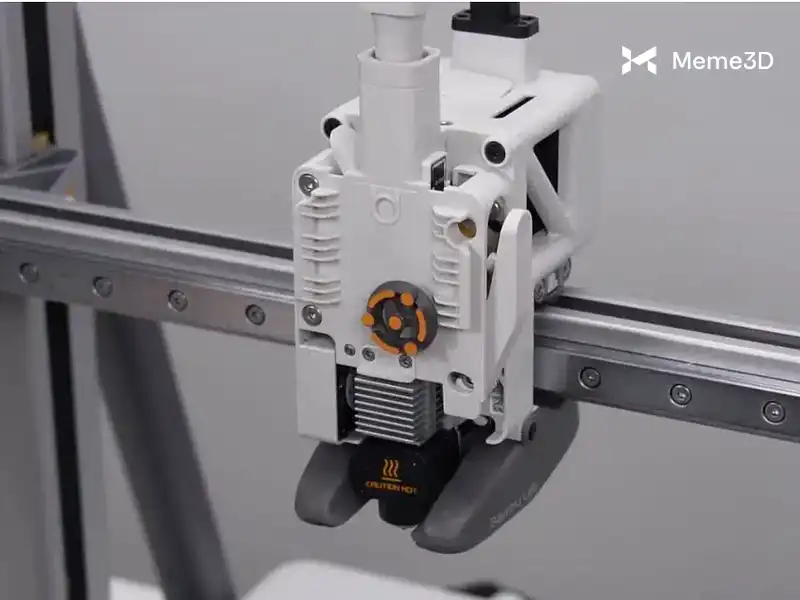

Trước tiên, tháo nắp che bụi phía trước đầu in bằng cách nhấn vào chốt giữ và kéo nắp ra theo đúng hướng dẫn.

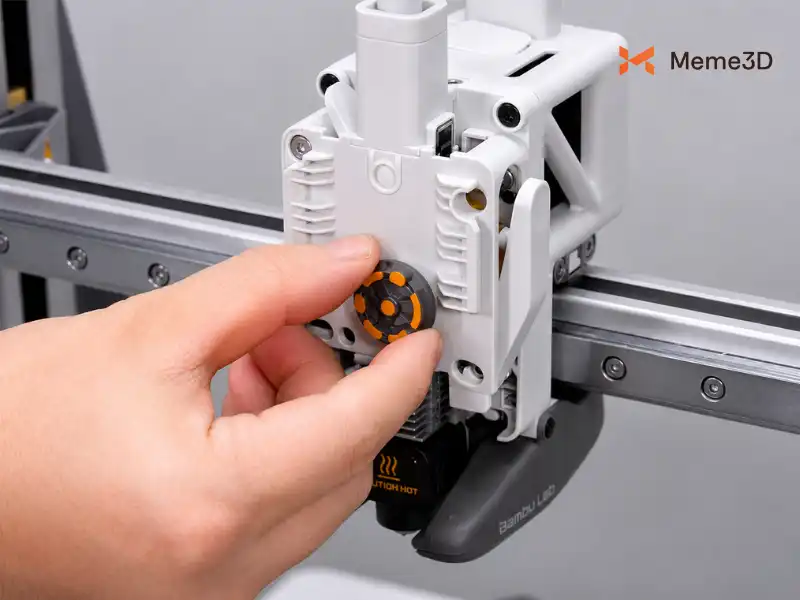

Nếu hệ thống đang lắp bộ phận dẫn sợi hoặc Extruder Wheel, hãy tháo bộ phận này theo quy trình tương ứng trước khi tiến hành lắp module mới.

Anh em không nên dùng lực quá mạnh khi tháo các linh kiện. Nếu một bộ phận không thể tháo ra dễ dàng, hãy kiểm tra lại cơ cấu khóa thay vì cố gắng kéo trực tiếp.

Bước 3: Lắp Cutting Module

Sau khi đầu máy đã được chuẩn bị, tiến hành lắp Cutting Module.

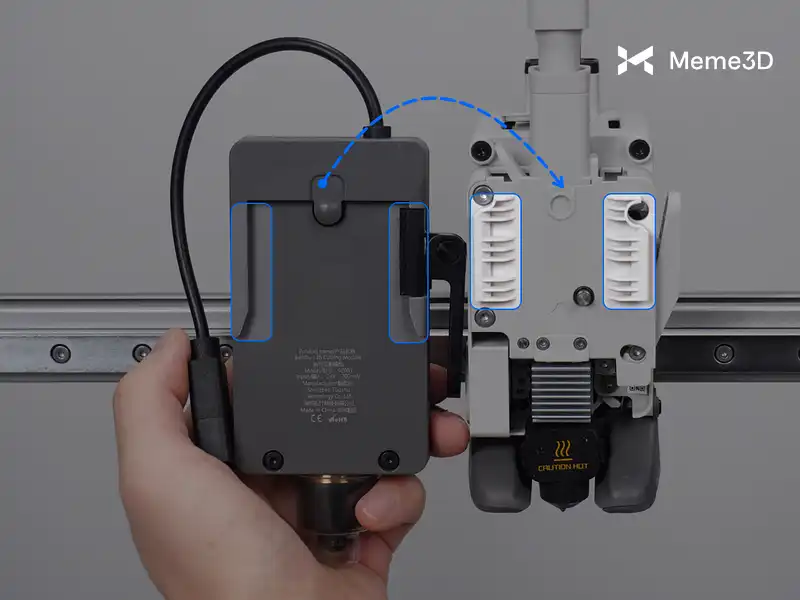

Mở quick release lever trên module cắt để mở khóa. Đưa module vào đúng rãnh trượt trên đầu máy, sau đó trượt module xuống dưới cho đến khi module chạm đúng vị trí đáy.

Khi module đã nằm đúng vị trí, đóng quick release lever để khóa cố định.

Sau khi khóa, hãy kiểm tra lại module để đảm bảo module đã được cố định chắc chắn và không bị lỏng. Nếu module vẫn có thể di chuyển hoặc xuất hiện chuyển động bất thường, hãy tháo module ra, căn chỉnh lại vị trí rồi khóa lại trước khi tiếp tục sử dụng.

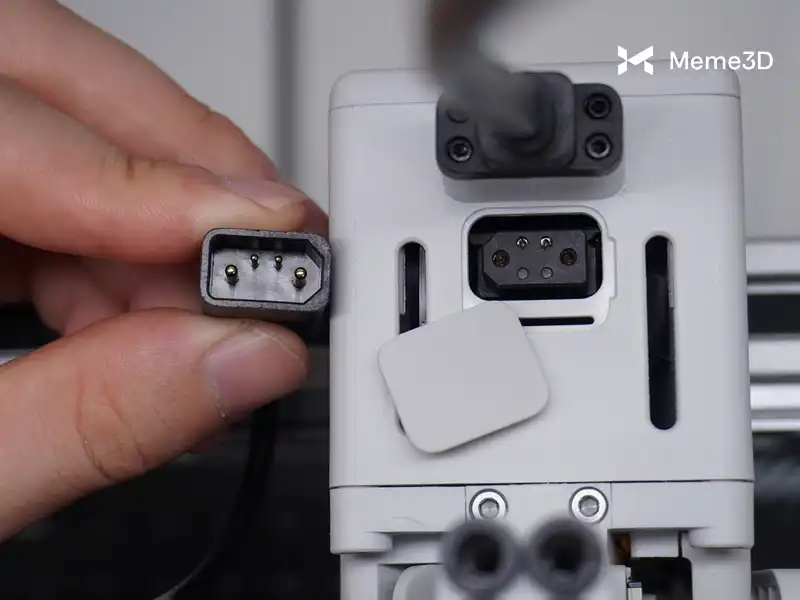

Sau khi cố định module, tiến hành kết nối dây. Mở nắp che cổng kết nối mở rộng (Expansion Port) ở phía trên đầu in. Cắm dây kết nối của Cutting Module vào đúng cổng và đảm bảo đầu nối đã được cắm hoàn toàn.

Đây là bước cần đặc biệt chú ý vì kết nối không chắc chắn có thể khiến máy không nhận diện được module hoặc làm gián đoạn quá trình cắt.

Bước 4: Lắp Pen Module

Nếu sử dụng chức năng vẽ, anh em có thể tiếp tục lắp Pen Module.

Quy trình lắp đặt tương tự Cutting Module. Đưa module vào đúng rãnh dẫn hướng trên đầu máy, trượt xuống vị trí lắp đặt và khóa bằng cơ cấu giữ.

Sau đó, đặt bút vào vị trí giữ bút trên module. Điều chỉnh độ cao của bút bằng phần nắp hoặc chốt nhựa đi kèm sao cho đầu bút nằm ở vị trí phù hợp với bề mặt vật liệu.

Việc điều chỉnh độ cao rất quan trọng. Nếu bút quá cao, nét vẽ có thể không tiếp xúc ổn định với vật liệu. Ngược lại, nếu bút được đặt quá thấp, lực tác động lên đầu bút có thể lớn hơn mức cần thiết.

Sau khi hoàn tất, anh em hãy kiểm tra lại module, bút và toàn bộ dây kết nối trước khi chuyển sang bước hiệu chuẩn.

Bước 5: Hiệu chuẩn bộ cắt vẽ

Sau khi lắp đặt hoàn tất, bật Bambu Lab A2L. Máy sẽ hiển thị thông báo yêu cầu hiệu chuẩn cho module mới được lắp.

Chọn Calibration và tiếp tục với Next để máy bắt đầu quy trình hiệu chuẩn tự động.

Trong quá trình này, hệ thống sẽ thực hiện các thao tác cần thiết để xác định vị trí và thông số làm việc của module. Anh em không nên tác động vào đầu máy, Cutting Mat hoặc module khi quá trình hiệu chuẩn đang diễn ra.

Sau khi hiệu chuẩn hoàn tất, kiểm tra thông báo trên màn hình để xác nhận máy đã sẵn sàng.

Meme 3D khuyến nghị: Anh em không nên sử dụng ngay vật liệu đắt tiền sau khi lắp module. Hãy thực hiện một mẫu cắt hoặc vẽ thử trên vật liệu giá rẻ để kiểm tra vị trí, lực cắt và độ chính xác trước.

Cách sử dụng bộ cắt vẽ A2L cơ bản

Sau khi hoàn tất hướng dẫn lắp đặt bộ cắt vẽ A2L và hiệu chuẩn, anh em có thể bắt đầu chuẩn bị mẫu thiết kế.

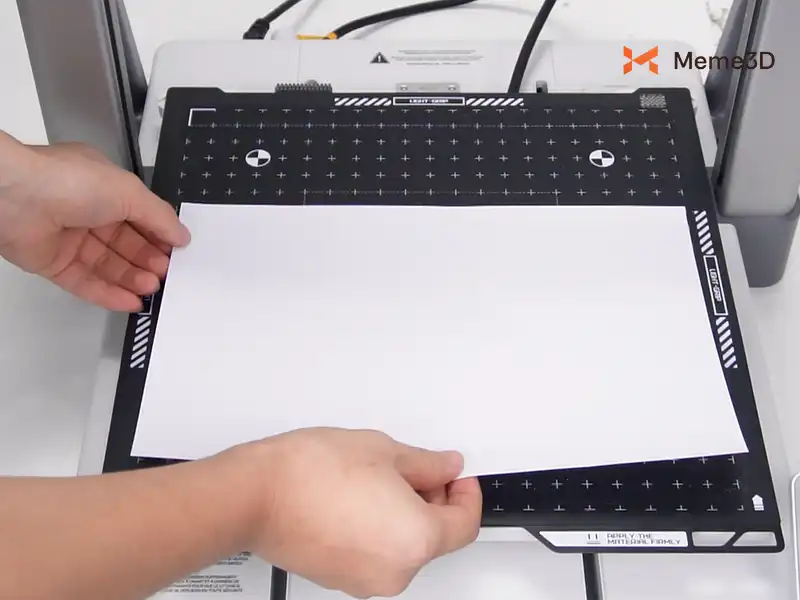

Đầu tiên, đặt vật liệu cần cắt hoặc vẽ lên Cutting Mat. Với giấy, decal hoặc vinyl, cần đảm bảo vật liệu bám chắc vào bề mặt tấm đế và không bị nhăn.

Đối với các vật liệu có kích thước lớn, anh em hãy kiểm tra toàn bộ khu vực làm việc trước khi bắt đầu để đảm bảo vật liệu nằm đúng vị trí và không cản trở chuyển động của đầu máy.

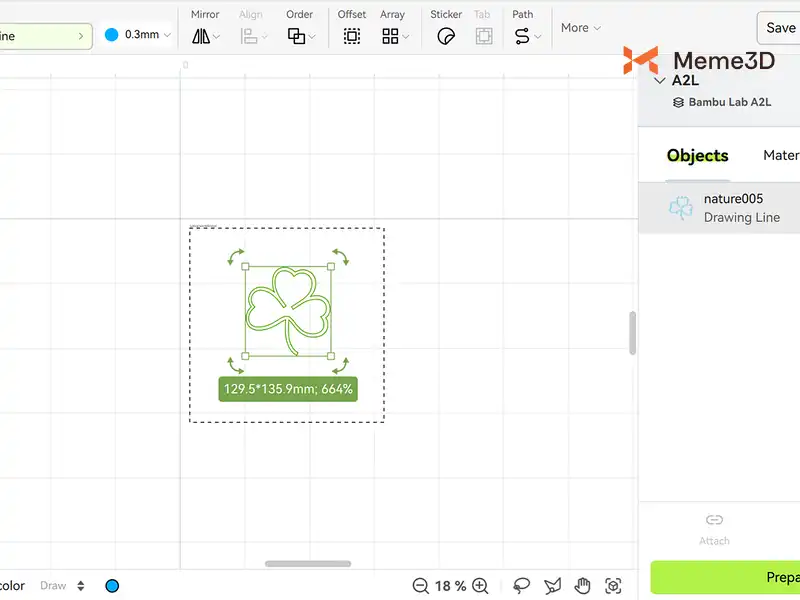

Tiếp theo, chuẩn bị file thiết kế bằng phần mềm tương thích. Các thiết kế dạng vector như SVG hoặc DXF thường phù hợp với những tác vụ cần đường cắt hoặc đường vẽ rõ ràng. Với hình ảnh raster như PNG, cần xử lý hoặc vector hóa trước nếu quy trình yêu cầu đường cắt theo biên dạng.

Trong phần thiết lập, lựa chọn đúng Process Type tương ứng với nhu cầu sử dụng, chẳng hạn chế độ Cutting khi anh em muốn cắt vật liệu hoặc Drawing khi muốn sử dụng bút để vẽ.

Trước khi bắt đầu, anh em nên kiểm tra lại kích thước thiết kế, vị trí mẫu trên vùng làm việc và các thông số cắt/vẽ. Sau đó, tiến hành chạy máy và theo dõi mẫu đầu tiên để phát hiện sớm các vấn đề.

Các lỗi thường gặp khi sử dụng bộ cắt vẽ A2L

Sau khi hoàn tất lắp đặt và hiệu chuẩn, bộ cắt vẽ A2L có thể hoạt động ổn định trong nhiều tác vụ khác nhau. Tuy nhiên, nếu thiết lập chưa chính xác, anh em có thể gặp một số lỗi trong quá trình cắt hoặc vẽ.

1. Máy không nhận Cutting Module

Nếu Bambu Lab A2L không nhận module sau khi lắp đặt, trước tiên hãy kiểm tra:

• Dây kết nối đã được cắm hoàn toàn vào Expansion Port hay chưa.
• Cutting Module đã được đưa đúng vào rãnh trượt hay chưa.
• Quick release lever đã được đóng và khóa module chắc chắn hay chưa.

Nếu các kết nối đều chính xác nhưng máy vẫn không nhận module, nên tắt máy và kiểm tra lại toàn bộ quá trình lắp đặt trước khi tiếp tục sử dụng.

2. Lưỡi dao không cắt đứt vật liệu

Tình trạng lưỡi dao chỉ tạo một đường xước trên bề mặt nhưng không cắt xuyên qua vật liệu có thể xuất phát từ lực cắt chưa phù hợp hoặc vật liệu quá dày.

Anh em nên kiểm tra và điều chỉnh Force trong phần thiết lập cắt. Tuy nhiên, không nên tăng lực quá cao ngay từ đầu vì lực cắt lớn có thể làm hỏng vật liệu hoặc Cutting Mat.

Nếu đã điều chỉnh thông số nhưng kết quả vẫn không cải thiện, anh em hãy kiểm tra độ sắc và tình trạng của lưỡi dao.

3. Vật liệu bị xô lệch khi cắt

Vật liệu bị dịch chuyển trong quá trình máy hoạt động sẽ khiến đường cắt không còn chính xác. Nguyên nhân thường nằm ở việc vật liệu chưa bám chắc vào Cutting Mat.

Hãy đảm bảo bề mặt vật liệu được đặt phẳng, không có nếp gấp và bám chắc vào tấm đế trước khi bắt đầu. Với những mẫu có nhiều đường cắt hoặc thời gian thực hiện dài, việc cố định vật liệu càng quan trọng.

4. Lỗi Processing Type

Nếu phần mềm xuất hiện lỗi liên quan đến Processing Type, anh em cần kiểm tra lại file thiết kế và chế độ tác vụ đang được lựa chọn.

Đối với các thiết kế cần đường cắt, file vector như SVG hoặc DXF thường phù hợp hơn. Nếu sử dụng hình ảnh raster như PNG, có thể cần xử lý hoặc vector hóa hình ảnh trước khi đưa vào quy trình cắt.

Đồng thời, hãy kiểm tra xem chế độ Cutting hoặc Drawing đã được chọn đúng với module đang sử dụng hay chưa.

Một số lưu ý để có kết quả cắt vẽ tốt hơn

Không phải tất cả vật liệu đều có cùng đặc tính khi cắt. Độ dày, độ cứng, độ đàn hồi và khả năng bám dính trên Cutting Mat đều có thể ảnh hưởng đến kết quả.

Vì vậy, trước khi thực hiện một dự án lớn, anh em nên chạy thử trên một phần vật liệu nhỏ. Cách này giúp xác định lực cắt phù hợp mà không làm lãng phí vật liệu.

Bên cạnh đó, Cutting Mat cần được giữ sạch và bảo quản đúng cách. Bề mặt quá bẩn hoặc mất độ bám có thể khiến vật liệu bị xê dịch trong quá trình máy hoạt động.

Đối với Pen Module, anh em hãy sử dụng loại bút tương thích và kiểm tra độ cao đầu bút trước khi thực hiện bản vẽ chính thức. Một mẫu test đơn giản sẽ giúp kiểm tra độ đậm của nét, vị trí và độ chính xác của đường vẽ.

Kết luận

Với bộ cắt vẽ A2L, Bambu Lab A2L có thể mở rộng khả năng sử dụng từ một máy in 3D sang một thiết bị đa năng phục vụ cả cắt và vẽ. Quá trình lắp đặt không quá phức tạp, tuy nhiên anh em cần thực hiện đúng thứ tự từ chuẩn bị Cutting Mat, tháo module đang sử dụng, lắp Cutting Module hoặc Pen Module, kết nối dây cho đến hiệu chuẩn.

Nếu đây là lần đầu sử dụng, anh em đừng bỏ qua bước calibration và kiểm tra mẫu thử. Việc dành thêm một chút thời gian để căn chỉnh ngay từ đầu sẽ giúp hạn chế lỗi cắt lệch, cắt không đứt hoặc nét vẽ không chính xác.

Hy vọng hướng dẫn lắp đặt bộ cắt vẽ A2L trên đây sẽ giúp anh em dễ dàng thiết lập và khai thác đầy đủ khả năng của Bambu Lab A2L.
