Máy In 3D
Máy In 3D FDM
Máy In 3D Resin
Máy In 3D Công Nghiệp
Nhựa In 3D
Nhựa In 3D RESIN
Máy Rửa Và Sấy Resin
Máy Sấy Nhựa FDM
Máy Quét 3D
Máy Quét 3D Công Nghiệp
Linh Kiện
Máy Khắc LaserHướng Dẫn Sử Dụng, Tin tức
Cách Lựa Chọn Nhựa In 3D Chịu Lực & Nhựa In 3D Kỹ Thuật Phù Hợp
Dù mang lại tiềm năng đột phá trong sản xuất thử nghiệm, nhóm nhựa in 3D chịu lực và kỹ thuật vẫn khiến anh em “đau đầu” vì ma trận thông số. Bí quyết để chọn đúng vật liệu sản xuất phụ tùng công nghiệp là bóc tách chi tiết ưu-nhược điểm của PEEK, PEI (Ultem), Nylon (PA), Polycarbonate (PC) và nhựa gia cường carbon (PA-CF/PC-CF).
Trong bài viết này, Meme 3D sẽ tổng hợp Top 5 loại nhựa tốt nhất 2026 để anh em dễ dàng đưa ra lựa chọn chính xác cho mục đích sử dụng.
Nhựa in 3D chịu lực là gì?
Nhựa in 3D chịu lực là nhóm vật liệu có khả năng chịu tải trọng cơ học, va đập, ứng suất kéo và uốn mà không bị biến dạng hoặc gãy vỡ. Khác với nhựa thông thường như PLA (giòn, dễ gãy), nhựa chịu lực được thiết kế cho các ứng dụng kỹ thuật thực tế như: bánh răng, khớp nối, khung kết cấu, phụ tùng ô tô, máy móc công nghiệp.
Đặc điểm chính của nhựa chịu lực:
| Tính chất | Giá trị điển hình | Tác dụng |
| Độ bền kéo | 40-100 MPa | Chịu lực kéo không đứt |
| Chịu nhiệt (HDT) | 80-260°C | Không biến dạng ở nhiệt độ cao |
| Độ dai | Cao-Rất cao | Chống va đập, uốn cong không gãy |
| Kháng mài mòn | Tốt-Xuất sắc | Tuổi thọ cao trong máy móc |
| Kháng hóa chất | Trung bình-Tốt | Dùng trong môi trường hóa chất |
Nhựa in 3D kỹ thuật là gì?
Nhựa in 3D kỹ thuật (engineering filament) là vật liệu cao cấp dùng cho sản xuất công nghiệp, có tính năng vượt trội về chịu nhiệt, chịu lực, kháng hóa chất so với nhựa phổ thông. Nhựa kỹ thuật thường thay thế kim loại trong các ứng dụng nhẹ hóa, giảm chi phí gia công.
Phân loại nhựa kỹ thuật theo cấp độ:
| Phân loại | Vật liệu | Độ khó in | Giá thành | Ứng dụng |
| Phổ thông | ABS, PETG, ASA | Dễ | 200.000-600.000 VNĐ/cuộn | Prototype, mô hình kỹ thuật |
| Cao cấp | Nylon, PC, PEEK, PEI | Khó, cần buồng kín | 950.000-3.000.000 VNĐ/cuộn | Công nghiệp, hàng không |
| Gia cường composite | PA6-CF, PC-CF, PETG-CF | Trung bình-khó, cần vòi hardened | 800.000-1.500.000 VNĐ/cuộn | Khung kết cấu, drone |
Top 5 nhựa in 3D kỹ thuật chịu lực tốt nhất 2026
Khi các dự án của anh em bắt đầu bước ra khỏi thế giới của những mô hình trưng bày (figure) thông thường để tiến vào môi trường cơ khí thực tế, các dòng nhựa “quốc dân” như PLA hay PETG tiêu chuẩn sẽ rất nhanh chóng đầu hàng trước áp lực lớn, ma sát cao hoặc nhiệt độ khắc nghiệt. Để anh em không phải tốn thời gian và chi phí “thử sai” với đống nhựa gãy vỡ, Meme 3D đã tổng hợp và sàng lọc ra Top 5 dòng nhựa in 3D kỹ thuật chịu lực bền bỉ, chống va đập và chịu nhiệt đỉnh nhất hiện nay mà anh em dân kỹ thuật nhất định phải biết:
1. PEEK (Polyether Ether Ketone) – Vật liệu in 3D chịu lực & nhiệt cao nhất
| Thông số kỹ thuật | Giá trị |
| Độ bền kéo | ~100 MPa |
| Chịu nhiệt (HDT) | 250-260°C |
| Mô đun uốn | 3.6 GPa |
| Trọng lượng | Nhẹ hơn thép 70% |
| Kháng cháy | UL94 V-0 |
Ưu điểm của PEEK:
- Chịu lực và nhiệt cao nhất trong tất cả các dòng nhựa in 3D FDM
- Thay thế kim loại trong ngành hàng không, y tế, ô tô cao cấp
- Kháng hóa chất, bức xạ, mài mòn cực tốt
- Đạt chuẩn UL94 V-0 (chống cháy)
- Tương thích sinh học cao (dùng trong y tế)
Nhược điểm:
- Cần máy in nhiệt độ cao (đầu 375-400°C, buồng 120-180°C)
- Giá rất cao (3.000.000+ VNĐ/cuộn)
- Khó in, cần kinh nghiệm chuyên sâu
Ứng dụng PEEK trong công nghiệp:
- Linh kiện hàng không vũ trụ: ống dẫn khí, giá đỡ
- Implant y tế: khung xương, răng, dụng cụ phẫu thuật
- Lọc hóa chất, van công nghiệp, seal
- Phụ tùng ô tô hiệu suất cao: bộ phận dưới nắp capo
2. PEI / ULTEM – Nhựa kỹ thuật bền như kim loại cho hàng không
| Thông số kỹ thuật | Giá trị |
| Độ bền kéo | ~80 MPa |
| Chịu nhiệt (HDT) | 210°C |
| Độ dai | Rất cao |
| Kháng cháy | UL94 V-0 |
| Kháng bức xạ | Tốt |
Ưu điểm của PEI (ULTEM):
- Bền gần như PEEK, chịu nhiệt lên tới 210°C (liên tục)
- Kháng hóa chất, bức xạ, vi khuẩn tốt
- Dùng được trong môi trường khử trùng autoclave
- Nhẹ hơn kim loại 50%
Nhược điểm:
- Cần nhiệt độ đầu in 350-380°C, nhiệt độ buồng in cần đạt 100-150°C
- Giá cao (2.000.000-3.000.000 VNĐ/cuộn)
Ứng dụng PEI:
- Linh kiện hàng không: ống dẫn khí, giá đỡ, connector
- Thiết bị y tế: dụng cụ khử trùng nhiệt cao
- Điện tử cao cấp: vỏ, connector chịu nhiệt

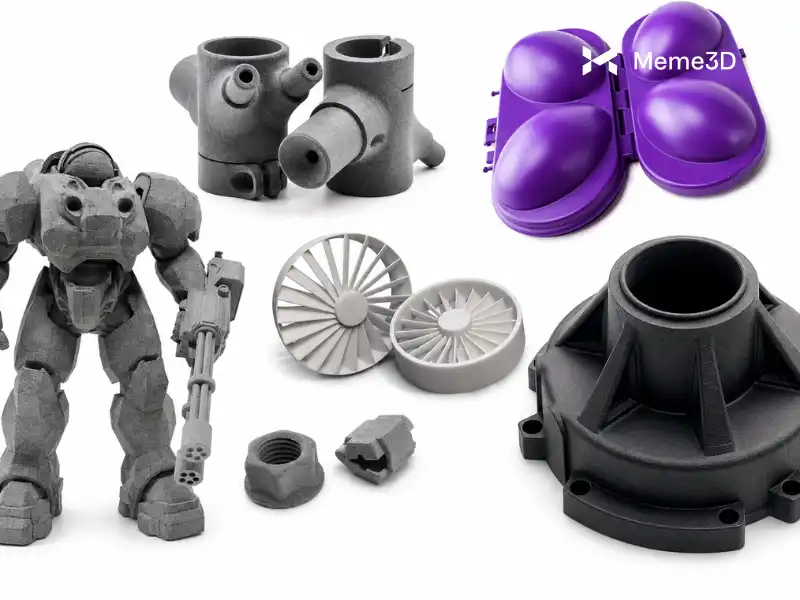

3. Nylon (PA6/PA12) – Nhựa in 3D dai nhất, chống mài mòn tốt nhất
| Thông số kỹ thuật | Giá trị |
| Độ bền kéo | 70-90 MPa |
| Chịu nhiệt (HDT) | 80-120°C |
| Độ dai | Cao nhất |
| Hệ số ma sát | Rất thấp (0.1-0.3) |
| Kháng mài mòn | Xuất sắc |
Ưu điểm của Nylon:
- Dai cực tốt, uốn cong không gãy
- Chống mài mòn xuất sắc, hệ số ma sát thấp
- Hấp thụ sốc, rung động tốt
- Giá hợp lý hơn so với PEEK/PEI (950.000-1.500.000 VNĐ/cuộn)
Nhược điểm:
- Hút ẩm mạnh, phải sấy khô từ 8-12 giờ trước khi in
- Cần buồng in kín, nhiệt độ bàn nhiệt khoảng 90-100°C
- Khó in cho người mới
Ứng dụng Nylon trong cơ khí:
- Bánh răng, bạc trượt, khớp nối cơ khí
- Đồ gá, fixture nhà máy
- Linh kiện ô tô, xe máy: tay cầm, khớp
- Sản phẩm yêu cầu độ dai cao: dây đeo, clip

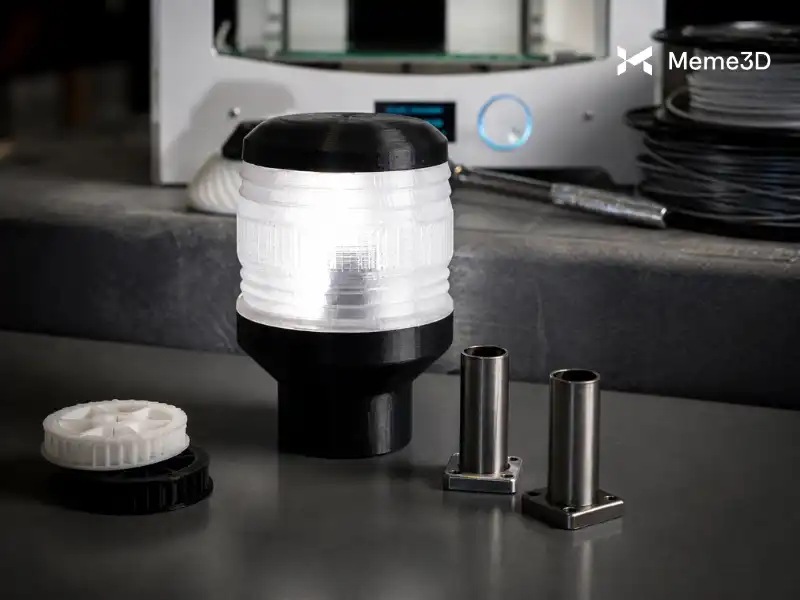

4. Polycarbonate (PC) – Nhựa in 3D chịu va đập tốt nhất
| Thông số kỹ thuật | Giá trị |
| Độ bền kéo | ~60 MPa |
| Chịu nhiệt (HDT) | 114°C |
| Chịu va đập | Tốt nhất |
| Độ trong suốt | Cao (90%) |
| Độ cứng | Cao |
Ưu điểm của PC:
- Chịu va đập cực tốt, khó vỡ
- Chịu được nhiệt độ 110°C liên tục
- Trong suốt, có thể gia công các bộ phận cơ khí
- Độ chính xác kích thước cao
Nhược điểm:
- Cần đầu in nhiệt độ cao 250-270°C, nhiệt độ buồng in kín >70°C
- Phải sấy khô kỹ trước khi in
- Dễ bị vết nứt nếu in sai thông số
Ứng dụng PC:
- Bộ phận ô tô dưới nắp capo: vỏ hộp số, connector
- Vỏ thiết bị nóng, hộp điện
- Mũ bảo hiểm, kính bảo hộ
- Thiết bị y tế, daycare
5. PA6-CF / PC-CF (Nhựa gia cường carbon) – Cứng nhất, nhẹ nhất
| Thông số kỹ thuật | PA6-CF | PC-CF |
| Thành phần | Nylon 6 + 20% carbon | PC + 15% carbon |
| Độ bền kéo | ~90 MPa | ~80 MPa |
| Mô đun uốn | +24% so với Nylon thường | Cao nhất PC |
| Chịu nhiệt | 110°C | 110°C |
| Trọng lượng | Nhẹ hơn kim loại 40% | Nhẹ hơn kim loại 40% |
Ưu điểm của nhựa gia cường carbon:
- Cứng và bền nhất trong nhóm composite
- Giảm 40% trọng lượng so với kim loại
- Ổn định kích thước, không co rút
- Bề mặt mờ, đẹp và dễ gia công
Nhược điểm:
- Cần vòi hardened (thép) chống mài mòn
- Sợi carbon làm mòn vòi brass thông thường
- Giá cao (800.000-1.500.000 VNĐ/cuộn)
Ứng dụng PA6-CF / PC-CF:
- Khung kết cấu, drone, UAV
- Cánh quạt, cánh tay robot
- Phụ kiện ô tô, xe máy nhẹ hóa
- Máy móc công nghiệp, fixture
Bảng so sánh chi tiết Top 5 nhựa chịu lực và kỹ thuật
| Tiêu chí so sánh | PEEK | PEI (ULTEM) | Nylon (PA6) | PC | PA6-CF |
| Độ bền kéo | 100 MPa | 80 MPa | 70-90 MPa | 60 MPa | 90 MPa |
| Chịu nhiệt (HDT) | 260°C | 210°C | 120°C | 114°C | 110°C |
| Độ dai | Cao | Rất cao | Cao nhất | Cao | Cao |
| Kháng hóa chất | Tốt nhất | Rất tốt | Tốt | Trung bình | Tốt |
| Kháng mài mòn | Xuất sắc | Rất tốt | Xuất sắc | Tốt | Rất tốt |
| Độ khó in | Rất khó | Khó | Trung bình-khó | Khó | Trung bình |
| Nhiệt độ đầu (°C) | 375-400 | 350-380 | 260-280 | 250-270 | 260-280 |
| Nhiệt độ bàn (°C) | 120-180 | 100-150 | 90-100 | 100-120 | 90-100 |
| Buồng kín (°C) | 120-180 | 100-150 | 60-80 | >70 | 60-80 |
| Giá (VNĐ/cuộn) | 3.000.000+ | 2.500.000+ | 950.000-1.500.000 | 950.000-1.200.000 | 800.000-1.500.000 |
| Thay thế kim loại | Có | Có | Một phần | Một phần | Có |
Nếu ứng dụng của anh em đòi hỏi khắt khe về nhiệt độ và không quan tâm đến chi phí, PEEK và PEI là lựa chọn tuyệt đối. Ngược lại, đối với các ứng dụng cơ khí, chế tạo thông thường cần thay thế kim loại nhẹ, PA6-CF chính là vật liệu tối ưu nhất về cả hiệu năng, độ dễ in lẫn giá thành.
Hướng dẫn chọn nhựa in 3D chịu lực ưu tiên theo tính năng
| Ưu tiên hàng đầu | Nhựa tốt nhất |
| Chịu lực cao nhất | PEEK (100 MPa) |
| Chịu nhiệt cao nhất | PEEK (260°C) |
| Độ dai cao nhất | Nylon (PA6/PA12) |
| Chịu va đập tốt nhất | PC |
| Cứng nhất | PA6-CF, PC-CF |
| Kháng hóa chất tốt nhất | PEEK |
| Chống mài mòn tốt nhất | Nylon |
| Nhẹ nhất | PA6-CF, PC-CF (nhẹ hơn kim loại 40%) |
Thông số in nhựa kỹ thuật và hướng dẫn kỹ thuật
Không dễ chịu như PLA hay PETG, các dòng nhựa kỹ thuật (PA6, PC) và siêu polyme (PEEK, PEI) cực kỳ “nhạy cảm” với nhiệt độ. Để triệt tiêu hiện tượng co ngót, cong vênh (warping) hay nứt lớp, việc kiểm soát đồng bộ bộ ba nhiệt độ đầu đùn, bàn in và buồng kín là yếu tố quyết định thành bại.
Cấu hình tham số chuẩn và những lưu ý kỹ thuật cốt lõi dưới đây sẽ giúp bạn tối ưu hóa chất lượng bề mặt và đảm bảo độ bền liên kết lớp tối đa cho chi tiết.
Bảng thông số in tiêu biểu cho nhựa chịu lực
| Vật liệu | Nhiệt độ đầu (°C) | Nhiệt độ bàn (°C) | Buồng kín (°C) | Tốc độ (mm/s) | Vòi khuyến nghị |
| ABS | 245-265 | 90-105 | 40-60 | 40-60 | Brass/Steel |
| PETG | 230-240 | 70-80 | Không bắt buộc | 40-50 | Brass |
| Nylon (PA6) | 260-280 | 90-100 | 60-80 | 30-50 | Steel hardened |
| PC | 250-270 | 100-120 | >70 | 30-40 | Steel hardened |
| PA6-CF | 260-280 | 90-100 | 60-80 | 30-45 | Steel hardened |
| PC-CF | 260-280 | 90-100 | 60-80 | 30-45 | Steel hardened |
| PEEK | 375-400 | 120-180 | 120-180 | 20-30 | Steel hardened |
| PEI | 350-380 | 100-150 | 100-150 | 20-30 | Steel hardened |
Lưu ý quan trọng khi in nhựa kỹ thuật dành cho anh em nghiện nhựa
1. Chuẩn bị máy in:
- Buồng in kín: Bắt buộc cho ABS, PC, Nylon, PEEK để tránh hiện tượng bản in cong vênh
- Vòi hardened (thép): Bắt buộc cho vật liệu gia cường sợi (CF, GF)
- Bàn nhiệt: 90-180°C tùy vật liệu
- Đầu in: 245-400°C tùy vật liệu

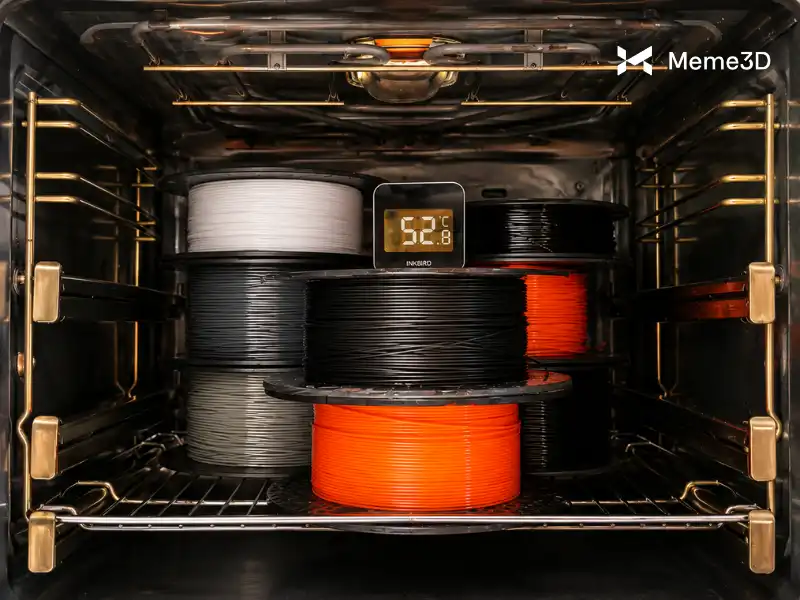

2. Xử lý filament (sấy khô):
- Nylon, PC, PEEK: Hút ẩm mạnh → sấy 70-80°C trong 8-12 giờ trước khi in
- ABS, PETG: Sấy 45-50°C, 4-6 giờ nếu hấp thụ ẩm
- PLA, ASA: Không cần sấy thường xuyên
3. Khắc phục sự cố phổ biến:
- Cong vênh: Tăng nhiệt độ bàn, dùng keo dính, buồng in kín
- In Nylon bị ẩm: Sấy kỹ trước khi in, bảo quản nhựa trong hộp kín
- In PC bị nứt: Tăng nhiệt độ buồng in, giảm tốc độ in
- Mòn vòi phun: Dùng vòi phun hardened khi in CF/GF

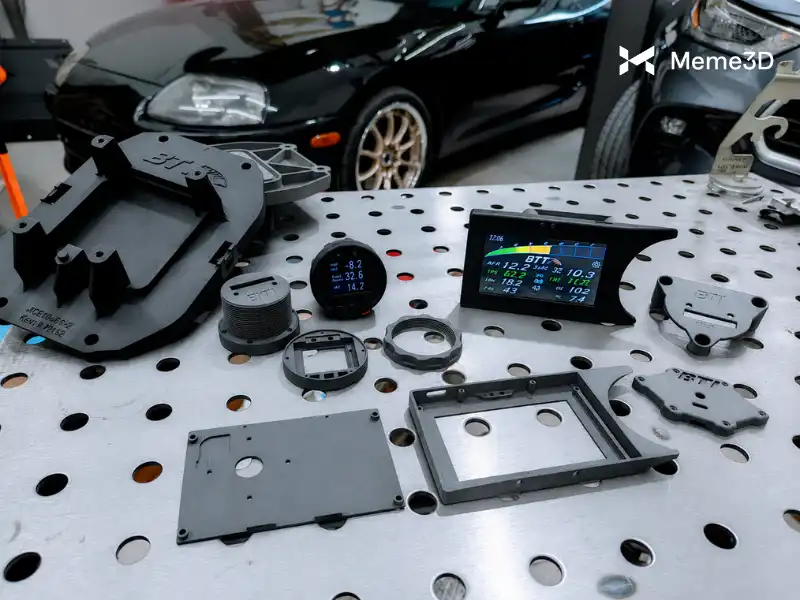

Ứng dụng nhựa in 3D chịu lực và kỹ thuật tại Việt Nam
Tại Việt Nam, nhựa kỹ thuật như ABS, PC, Nylon, POM, PA đang được ứng dụng rộng rãi trong sản xuất linh kiện ô tô, xe máy, điện tử. Công nghệ in 3D FDM với nhựa chịu lực được dùng trong:
Ứng dụng theo lĩnh vực:
| Lĩnh vực | Ứng dụng cụ thể | Nhựa phổ biến |
| Du lịch và Quảng cáo | Mô hình kỹ thuật, biển quảng cáo, display | ABS, ASA |
| Sản xuất công nghiệp | Đồ gá, fixture, khuôn mẫu, bánh răng | Nylon, PA6-CF |
| Ô tô và Xe máy | Phụ tùng thay thế, phụ kiện nhẹ hóa, connector | PC, Nylon, PA6-CF |
| Y tế | Khung phẫu thuật, implant thử nghiệm, dụng cụ | PEEK, PEI |
| Điện tử | Vỏ thiết bị, hộp điện, connector | PC, ABS, PETG |
| Robot và Drone | Khung kết cấu, cánh quạt, tay robot | PA6-CF, PC-CF |
Kết luận:
Việc bóc tách các dòng nhựa kỹ thuật chịu lực cho thấy mỗi vật liệu đều mang một trọng trách riêng cho từng kết cấu cơ khí. Chìa khóa để thành phẩm đạt cơ tính lý tưởng, hoàn toàn không lo co ngót hay nứt lớp chính là khâu sấy nhựa thật kỹ và kiểm soát đồng bộ bộ ba nhiệt độ đầu-bàn-buồng.
Khi bắt tay vào chế tạo, anh em cứ chọn PA6-CF để thay thế kim loại tối ưu chi phí và ít co ngót, chuyển hướng sang Nylon cho các chi tiết bánh răng cần độ dai chống mài mòn, dùng PC khi ưu tiên khả năng chịu va đập mạnh và chỉ cần “gọi tên” bộ đôi siêu cấp PEEK/PEI khi dự án đòi hỏi chịu nhiệt cực hạn cùng một hệ thống máy in có buồng gia nhiệt chủ động nhé!
Nếu anh em vẫn băn khoăn liệu cấu hình máy hiện tại của mình có “cân” nổi các dòng nhựa khó tính này hay không. Hãy liên hệ ngay với Meme 3D để được hỗ trợ tư vấn và đưa ra giải pháp tối ưu cho anh em!
