Đầu in QuarTeks của SPARKX i8 khác gì máy in 3D đa màu khác?

in 3D nhiều màu từ lâu đã không còn là bài toán quá mới đối với cộng đồng nghiện nhựa, nhưng tốc độ đổi màu và lượng filament phải xả bỏ vẫn là hai điểm khiến nhiều anh em phải cân nhắc. Với những mẫu có hàng nghìn lần chuyển màu, phần thời gian dành cho unload, load và purge có thể kéo dài đáng kể, trong khi lượng nhựa bỏ đi cũng tăng theo.

Trên SPARKX i8, Creality tích hợp bốn kênh filament trực tiếp vào đầu in QuarTeks, giúp rút ngắn đường dẫn vật liệu trước khi vào nozzle. Theo các thông tin của hãng, bốn kênh chỉ hội tụ ở một đoạn chung dài dưới 1 mm, qua đó giảm lượng filament cần purge và cho phép thời gian đổi màu xuống dưới 1 giây.

Tuy nhiên, SPARKX i8 không phải máy 4 đầu in, cũng không sử dụng toolchanger hay IDEX. Đây vẫn là một hệ thống một toolhead, một hotend và một nozzle, nhưng có bốn kênh filament bên trong đầu in. Vậy cấu trúc này khác gì so với AMS, CFS, MMU hay toolchanger và lợi ích thực tế nằm ở đâu? Anh em hãy cùng Meme 3D tìm hiểu trong bài viết dưới đây.

SPARKX i8 không phải máy 4 đầu in

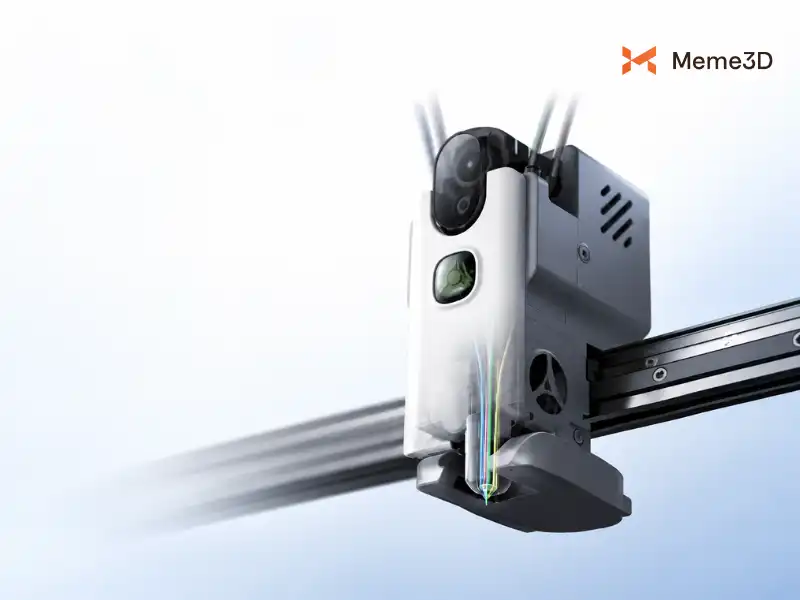

Cấu trúc thực tế của đầu in QuarTeks trên SPARKX i8

Điểm đầu tiên mà anh em cần làm rõ là SPARKX i8 không có bốn nozzle hoạt động độc lập. Đầu in QuarTeks sử dụng một toolhead, một hotend và một nozzle, trong khi filament được cấp qua bốn kênh riêng. Bốn đường filament này chỉ hội tụ ở khu vực rất gần nozzle, với phần đường dẫn dùng chung dưới 1 mm.

Anh em có thể hình dung đơn giản đây là cấu trúc 4 kênh filament trong một đầu in, thay vì 4 đầu in riêng biệt.

Creality gọi kiến trúc này là QuarTeks. Cách bố trí này cũng là điểm quan trọng nhất trong thiết kế SPARKX i8, bởi nó tác động trực tiếp đến lượng vật liệu còn lại trong đường dẫn khi máy chuyển từ màu này sang màu khác.

Vì sao chi tiết “đường dẫn nhựa chung dưới 1 mm” quan trọng?

Anh em có thể hiểu ở một hệ thống FDM đa màu dùng chung một nozzle, filament của màu cũ luôn để lại một lượng vật liệu bên trong hotend. Khi chuyển sang màu mới, phần nhựa còn lại phải được đẩy ra để hạn chế hiện tượng màu cũ lẫn vào màu mới. Đường dẫn chung càng dài thì lượng filament còn tồn càng nhiều. Điều đó kéo theo thời gian purge lâu hơn và lượng nhựa bị xả bỏ lớn hơn.

Khi purge tăng, người dùng cũng có thể phải sử dụng wipe tower hoặc prime tower lớn hơn. Với những mẫu có hàng nghìn lần chuyển màu, phần filament này có thể chiếm một lượng đáng kể trong tổng mức tiêu hao. QuarTeks giải quyết vấn đề này bằng cách giữ bốn đường filament tách riêng gần như đến sát nozzle. Về mặt thiết kế, phần filament cần xử lý khi chuyển màu vì thế được giảm xuống đáng kể.

QuarTeks hoạt động theo workflow nào?

Workflow của SPARKX i8 có thể hình dung qua các bước:

1. Anh em nạp tối đa bốn cuộn filament vào bốn kênh.
2. Slicer xác định màu cần sử dụng tại từng khu vực và từng layer.
3. Hệ thống chọn kênh filament tương ứng.
4. Filament được đưa trực tiếp vào khu vực hotend thay vì phải đi qua một đoạn đường chung dài.
5. Phần vật liệu chuyển màu được xử lý với lượng purge thấp hơn về mặt nguyên lý.
6. Nozzle tiếp tục in bằng màu mới.

Điểm đáng chú ý nằm ở bước chuyển giữa các màu. QuarTeks không loại bỏ hoàn toàn quá trình purge, mà giảm lượng vật liệu cần xử lý đi đáng kể nhờ rút ngắn đoạn đường filament dùng chung.

Vì sao máy in đa màu thường tốn nhựa?

Hạn chế của một nozzle dùng đường filament chung

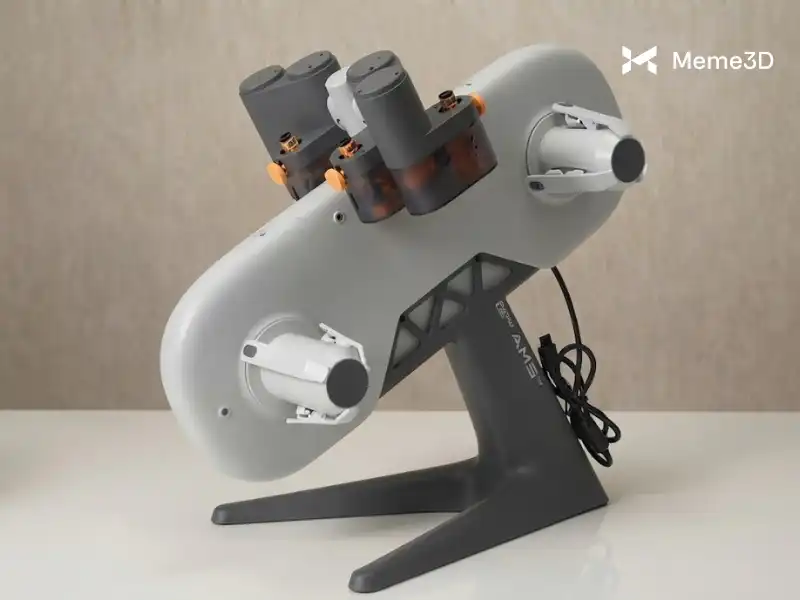

Với các hệ thống AMS, CFS, MMU hoặc feeder đa màu, nhiều cuộn filament cuối cùng vẫn phải đi tới cùng một hotend và nozzle. Khi cần đổi màu, máy phải rút filament cũ ra, nạp filament mới vào rồi đẩy phần nhựa còn lại trong hotend ra ngoài. Nếu màu cũ và màu mới có độ tương phản cao, lượng purge cần thiết có thể còn tăng thêm để tránh màu bị lẫn. Vấn đề này càng rõ khi model có nhiều vùng màu nhỏ xen kẽ nhau. Mỗi lần chuyển màu lại phát sinh thêm thời gian unload/load và lượng filament purge.

Purge waste, wipe tower và prime tower là gì?

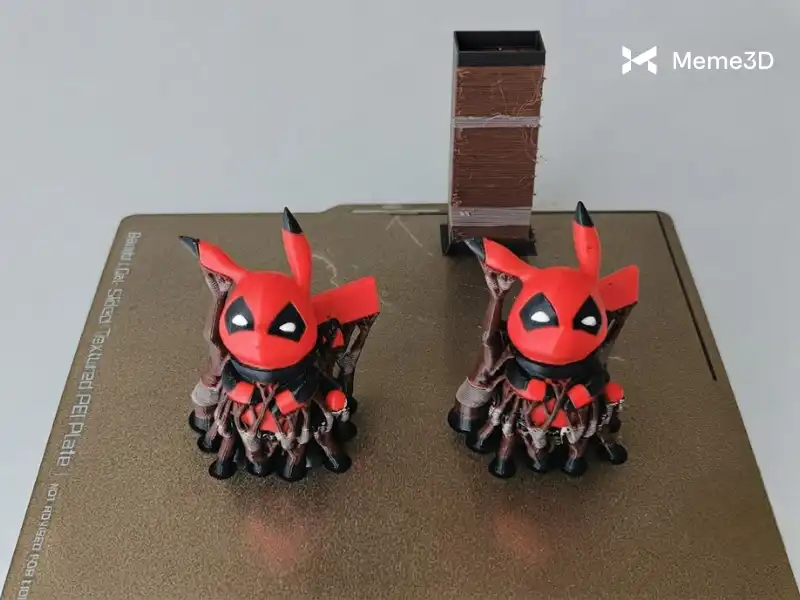

Purge waste là phần filament bị đùn bỏ trong quá trình làm sạch màu cũ trước khi chuyển sang màu mới. Trong khi đó, wipe tower hoặc prime tower là một khối nhựa phụ được in cạnh model. Nozzle có thể sử dụng khu vực này để xả vật liệu cũ, ổn định dòng nhựa và chuẩn bị cho màu tiếp theo.

Điều này tạo ra một số hệ quả khá rõ:

• Tăng lượng filament tiêu hao.
• Kéo dài thời gian in.
• Chiếm thêm diện tích trên bàn in.
• Tạo thêm lượng nhựa thải sau mỗi bản in.

Với một mẫu đơn giản chỉ đổi màu vài lần, lượng waste có thể không phải vấn đề quá lớn. Nhưng khi số lần chuyển màu lên tới hàng trăm hoặc hàng nghìn, phần chênh lệch sẽ bắt đầu cần anh em lưu ý.

QuarTeks giảm waste như thế nào?

QuarTeks đưa bốn kênh filament đến gần hotend, giúp rút ngắn phần đường dẫn chung trước khi vật liệu đi vào nozzle. Khi đổi màu, lượng filament của màu cũ cần được đẩy ra để làm sạch đường dẫn cũng được giảm theo thiết kế. Đây là cơ sở để Creality công bố khả năng giảm đáng kể purge waste trên SPARKX i8.

Tuy nhiên, điều này không có nghĩa SPARKX i8 hoàn toàn không tạo ra nhựa thải. Lượng purge thực tế vẫn phụ thuộc vào nhiều yếu tố như model, số lần đổi màu, màu filament, profile slicer và mức độ sạch màu mà người dùng thiết lập.

Vì vậy, cách diễn đạt chính xác hơn là QuarTeks có khả năng giảm đáng kể purge waste, thay vì cho rằng hệ thống hoàn toàn không phát sinh nhựa thải.

Bảng so sánh đầu in SPARKX i8 và các công nghệ khác

SPARKX i8 không phải một giải pháp thay thế trực tiếp cho mọi hệ thống in đa màu. AMS/CFS/MMU, IDEX và toolchanger được thiết kế với những ưu tiên khác nhau. Có hệ tập trung vào số lượng màu, có hệ ưu tiên khả năng sử dụng nhiều vật liệu, trong khi QuarTeks tập trung nhiều hơn vào tốc độ chuyển màu và giảm lượng filament phải purge.

SPARKX i8 khác AMS/CFS/MMU thế nào?

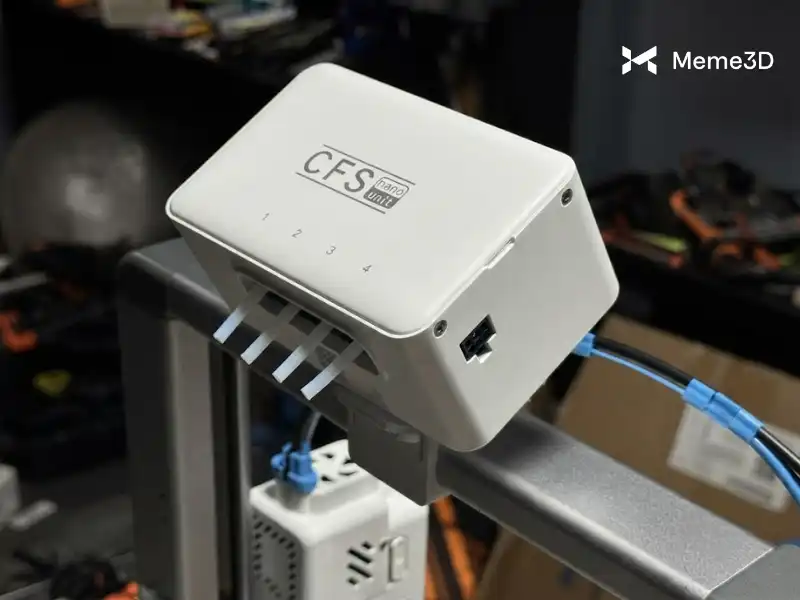

Điểm khác biệt duy nhất nằm ở vị trí mà các filament bắt đầu dùng chung đường dẫn. Ở hệ AMS/CFS/MMU, nhiều filament được đưa từ bộ cấp sợi tới cùng một nozzle. Khi đổi màu, hệ thống phải unload filament cũ, load filament mới và purge phần vật liệu còn lại.

Trên SPARKX i8, bốn kênh filament được đưa trực tiếp vào toolhead, trong khi phần đường dẫn dùng chung được rút ngắn xuống dưới 1 mm. Thiết kế này không loại bỏ hoàn toàn purge mà hướng đến việc giảm lượng filament cần xả và rút ngắn thời gian chuyển màu.

Lợi thế này sẽ rõ hơn khi in các model có nhiều lần chuyển màu. Ngược lại, với những mẫu chỉ đổi màu vài lần, mức chênh lệch về lượng purge và thời gian in có thể không đáng kể.

SPARKX i8 khác toolchanger thế nào?

Toolchanger sử dụng nhiều toolhead độc lập, trong đó mỗi toolhead có đầu đùn, hotend và nozzle riêng. Cấu trúc này cho phép máy tách biệt hoàn toàn từng loại vật liệu, phù hợp khi anh em cần kết hợp filament có yêu cầu nhiệt độ khác nhau hoặc sử dụng nozzle riêng cho từng vật liệu.

Trong khi đó, SPARKX i8 chỉ sử dụng một nozzle duy nhất cho bốn kênh filament. Thiết kế này giúp hệ thống gọn hơn và tập trung vào workflow in nhiều màu, nhưng khả năng tách biệt vật liệu không thể so sánh với một hệ toolchanger.

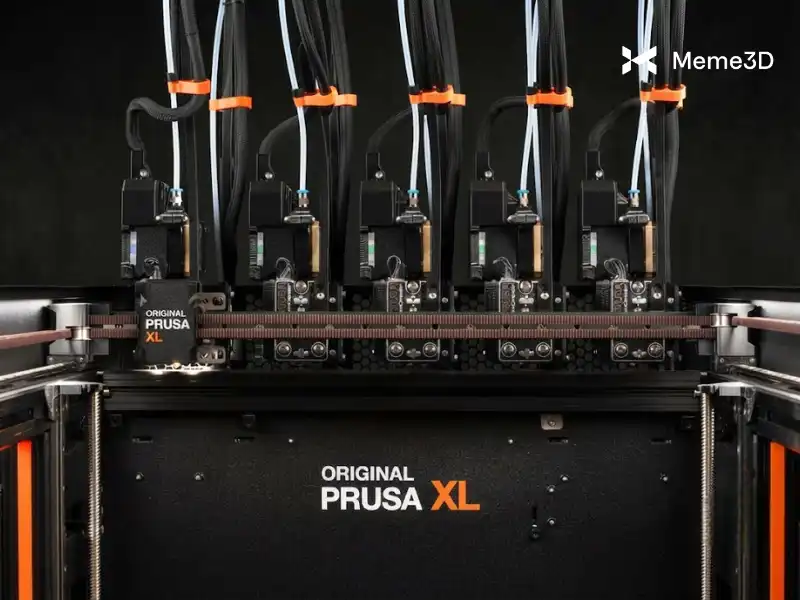

Prusa XL là một ví dụ tiêu biểu cho hướng tiếp cận này, với khả năng sử dụng tối đa năm toolhead độc lập.

SPARKX i8 khác IDEX thế nào?

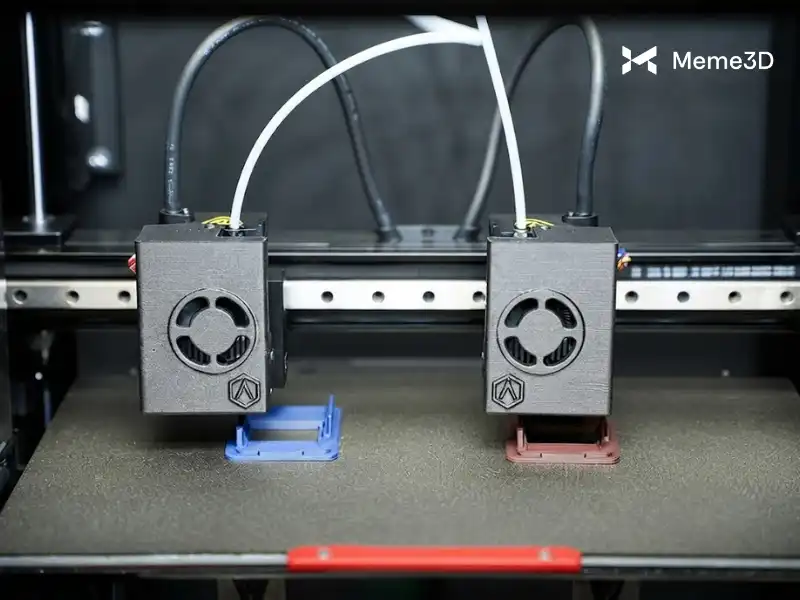

IDEX sử dụng hai đầu in độc lập, mỗi đầu có extruder, nozzle và đường dẫn filament riêng. Nhờ cấu trúc này, máy có thể in hai màu hoặc hai loại vật liệu, đồng thời hỗ trợ các chế độ như mirror mode và duplicate mode để tận dụng cả hai đầu in.

Trong khi đó, SPARKX i8 tập trung vào một nozzle duy nhất với bốn kênh filament. Vì vậy, hai công nghệ hướng đến những nhu cầu khác nhau: i8 ưu tiên workflow in nhiều màu trong cùng một model, còn IDEX có lợi thế về khả năng tách biệt hai vật liệu trong quá trình in.

Nếu cần in một model với nhiều màu, bốn kênh filament của SPARKX i8 cho phép xử lý nhiều màu hơn trong một hệ thống. Ngược lại, khi cần sử dụng hai vật liệu có yêu cầu nhiệt độ hoặc thiết lập in khác nhau, cấu trúc hai đầu in độc lập của IDEX mang lại sự linh hoạt hơn dành cho anh em.

Các thông số quan trọng của Creality SPARKX i8

SPARKX i8 phù hợp và không phù hợp với ai?

Anh em nên cân nhắc SPARKX i8 nếu

• Thường xuyên in các model cần chuyển giữa 3-4 màu.
• Làm figure, đồ trang trí, logo, bảng tên, keycap, móc khóa hoặc sản phẩm custom.
• Chi phí filament purge và prime tower đang ảnh hưởng đến chi phí mỗi sản phẩm.
• Muốn một workflow 4 màu gọn trong một toolhead.
• Chấp nhận sử dụng một nền tảng đầu in mới để đổi lấy tiềm năng giảm thời gian và filament khi đổi màu.

Anh em nên cân nhắc công nghệ khác nếu

• Thường xuyên cần in hơn bốn màu trong cùng một workflow.
• Cần kết hợp những vật liệu có yêu cầu nhiệt độ rất khác nhau.
• Cần support chuyên dụng hoặc nozzle riêng cho vật liệu mài mòn.
• Ưu tiên một hệ sinh thái đã có nhiều profile, phụ tùng và cộng đồng sử dụng.
• Chủ yếu in đơn màu và không cần workflow đa màu tự động.
• Thường xuyên in ABS/ASA kích thước lớn và cần kiểm soát nhiệt tốt.

Như vậy, lựa chọn công nghệ in không chỉ phụ thuộc vào số lượng màu. Cách sử dụng máy, loại filament và mức độ thường xuyên phải đổi vật liệu mới là những yếu tố quyết định kiến trúc đầu in nào phù hợp với nhu cầu của anh em.

Kết luận

Điểm đáng chú ý nhất của SPARKX i8 không nằm ở việc máy hỗ trợ bốn kênh filament, mà ở cách Creality bố trí các đường dẫn vật liệu ngay bên trong đầu in QuarTeks. Thay vì để nhiều filament đi chung qua một đoạn đường dài trước khi tới nozzle, bốn kênh được giữ tách biệt gần đến hotend và chỉ hội tụ ở một đoạn rất ngắn. Thiết kế này giúp lượng vật liệu cần xử lý khi đổi màu được giảm xuống, tạo cơ sở cho việc giảm purge waste và rút ngắn thời gian chuyển màu.

Tuy nhiên, SPARKX i8 vẫn là một hệ thống một nozzle với bốn kênh filament, chứ không phải IDEX hay toolchanger. Vì vậy, khi cần sử dụng nhiều vật liệu có đặc tính khác nhau, support chuyên dụng hoặc nhiều nozzle riêng biệt, các kiến trúc này vẫn có những lợi thế mà SPARKX i8 khó có thể thay thế.

Ở thời điểm hiện tại, QuarTeks là một hướng tiếp cận đáng chú ý cho bài toán in 3D bốn màu, đặc biệt ở những model có nhiều lần chuyển màu. Dù vậy, hiệu quả thực tế vẫn cần được kiểm chứng thêm qua các bài đánh giá độc lập về độ sạch màu, lượng purge, độ ổn định của cơ cấu bốn kênh và độ bền sau thời gian sử dụng.

Có thể nói, điểm mạnh của SPARKX i8 nằm ở kiến trúc đầu in và cách tối ưu quá trình chuyển màu. Mức độ khác biệt mà công nghệ này mang lại trong thực tế sẽ phụ thuộc vào loại model, tần suất đổi màu và workflow của anh em.
