I. Giới Thiệu Máy In 3D Hệ CoreXY

Ngành công nghiệp in 3D đang chứng kiến một cuộc cách mạng về tốc độ và độ ổn định. Trong xu hướng phát triển đó, hệ thống chuyển động CoreXY đã nhanh chóng trở thành tâm điểm chú ý trong những năm gần đây, thay thế dần các thiết kế Cartesian truyền thống để đáp ứng nhu cầu in tốc độ cao (High-Speed Printing – HSS).

CoreXY đóng vai trò là kiến trúc cơ học tối ưu hóa, cải thiện đáng kể hiệu suất, độ ổn định và tốc độ của máy in 3D.

Bài viết này sẽ đi sâu vào nguyên lý CoreXY từ cơ bản đến nâng cao, cung cấp cái nhìn toàn diện cho mọi cấp độ độc giả: từ người mới tìm hiểu về các cơ cấu chuyển động, nhà sáng tạo DIY (tự chế) muốn xây dựng máy riêng, đến các kỹ sư chuyên nghiệp đang tìm kiếm giải pháp sản xuất linh kiện kỹ thuật.

II. Nguyên lý hoạt động của hệ thống CoreXY

Hệ thống CoreXY của máy in 3d không phải là một ý tưởng mới, nhưng nó đã được tối ưu hóa để trở nên phổ biến trong in 3D.

Giải thích dễ hiểu: Chuyển động đai chéo và Cơ chế đồng bộ trục X-Y

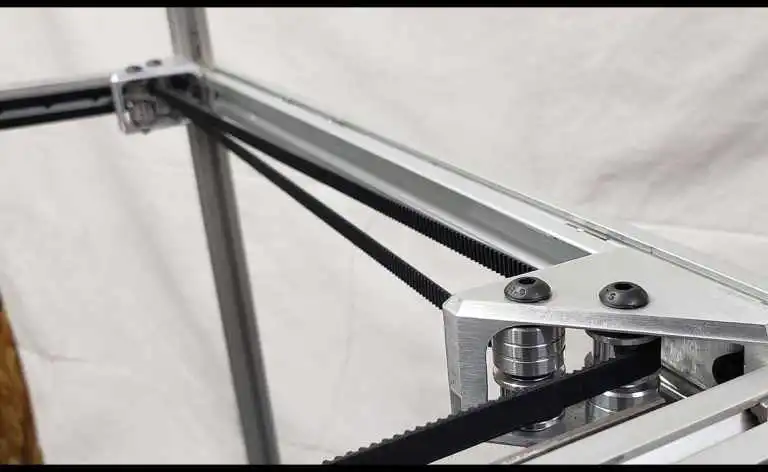

Khác với máy Cartesian, nơi mỗi trục X và Y thường có động cơ và đai riêng biệt, máy in 3d CoreXY sử dụng hai động cơ cố định đặt ở khung phía sau máy. Hai động cơ này cùng điều khiển một hệ thống đai (belt system) chéo phức tạp.

• Để di chuyển trục X: Hai động cơ phải quay cùng chiều và cùng tốc độ.
• Để di chuyển trục Y: Hai động cơ phải quay ngược chiều nhau và cùng tốc độ.
• Để di chuyển theo đường chéo: Tốc độ của hai động cơ sẽ được điều chỉnh khác nhau.

Cơ chế đai chéo này tạo ra sự đồng bộ, cho phép đầu in (hotend) di chuyển linh hoạt trên mặt phẳng XY mà không cần mang theo khối lượng của động cơ.

So sánh động học giữa CoreXY – Cartesian – Delta

Phân tích ảnh hưởng đến độ chính xác và tốc độ in

Việc cố định hai động cơ X và Y vào khung giúp giảm đáng kể khối lượng chuyển động tịnh tiến (moving mass). Khối lượng nhẹ hơn đồng nghĩa với việc máy có thể tăng tốc và giảm tốc nhanh hơn (gia tốc cao hơn), cho phép đạt tốc độ in cao hơn (trên 200mm/s) mà vẫn giảm thiểu hiện tượng rung nhẹ (ringing) hoặc bóng ma (ghosting), vốn là nhược điểm chí mạng của máy Cartesian tốc độ cao.

III. Lợi ích cốt lõi của máy in 3D CoreXY

1. Hiệu suất và tốc độ vượt trội

• Tốc độ di chuyển đầu in cao hơn: Các máy in 3d CoreXY có khả năng đạt tốc độ in cao hơn 30–50% so với thiết kế Cartesian ngang giá. Điều này đến từ khả năng tăng tốc/giảm tốc nhanh chóng, giúp tối ưu hóa thời gian in cho những chi tiết phức tạp.
• Giảm khối lượng chuyển động: Động cơ không chuyển động làm giảm quán tính hệ thống, tối ưu hóa năng lượng và giảm độ mòn của các linh kiện cơ học.

2. Độ chính xác và ổn định cơ học

• Cấu trúc đối xứng: Thiết kế CoreXY mang lại sự cân bằng lực kéo trên các đai. Khi di chuyển, lực kéo trên đai được phân bổ đều, giúp giảm thiểu dao động không mong muốn và tăng cường độ lặp lại (repeatability) vị trí đầu in.
• Phù hợp với vật liệu kỹ thuật: Độ ổn định cơ học cao và khả năng dễ dàng lắp đặt khung kín (enclosure) khiến CoreXY trở thành lựa chọn lý tưởng để in các vật liệu kỹ thuật yêu cầu nhiệt độ cao và môi trường ổn định như ABS, ASA, PETG và các vật liệu sợi carbon gia cố.

3. Thiết kế nhỏ gọn – mở rộng linh hoạt

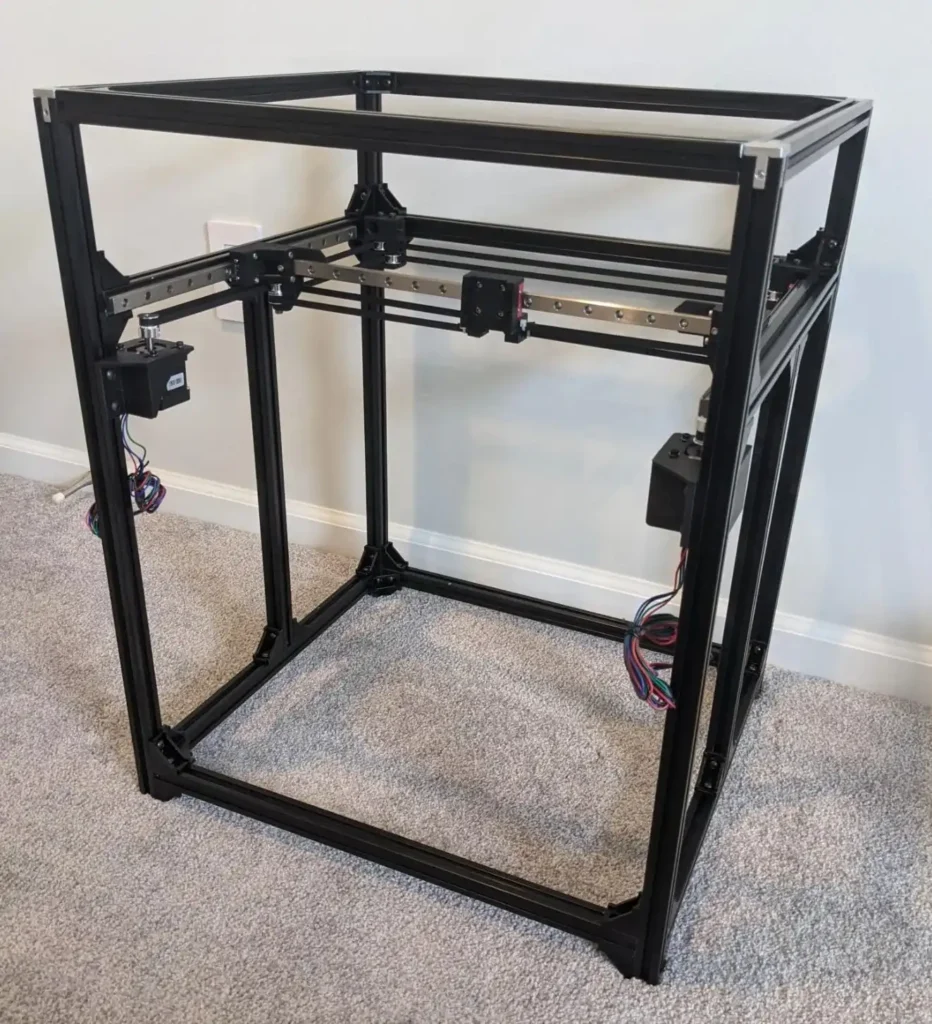

• Thiết kế khối hộp tối ưu: Cơ chế CoreXY tận dụng tối đa không gian hình học khối hộp, cho phép tạo ra các máy in có thể tích in (build volume) lớn hơn đáng kể so với kích thước khung tổng thể của máy.
• Dễ nâng cấp và tùy chỉnh: Cấu trúc khung mở (ví dụ: Voron, Prusa XL) tạo điều kiện dễ dàng nâng cấp thể tích in lớn hoặc chuyển sang các thanh ray tuyến tính (linear rail) cho hiệu suất cao hơn.

IV. Những yếu tố cấu thành một máy in 3D CoreXY tốt

Để máy in 3d CoreXY phát huy tối đa hiệu suất, các thành phần cơ học cần phải được lựa chọn kỹ lưỡng:

• Khung máy (Frame): Độ cứng vững là tối quan trọng. Khung cần được làm từ nhôm định hình chất lượng cao (thường là 2040 hoặc 3030), thép hoặc thậm chí là carbon composite cho các máy in tốc độ cực cao. Khung phải được lắp ráp vuông góc tuyệt đối.

• Hệ thống đai và Pulley: Đai (belt) nên là loại sợi thủy tinh gia cố (GT2 Fiberglass Reinforced) hoặc đai thép lõi. Pulley (bánh răng) phải có độ chính xác cao, không được có độ rơ (backlash) để đảm bảo độ chính xác.

• Bo mạch điều khiển và Firmware tương thích: CoreXY đòi hỏi khả năng xử lý tính toán nhanh. Các bo mạch hiện đại kết hợp với firmware như Klipper (cần Raspberry Pi) hoặc Marlin phiên bản mới nhất là cần thiết để xử lý gia tốc cao và tính toán chuyển động phức tạp.

• Hệ thống cân bằng trục Z và bàn in: Trục Z thường sử dụng vít me bi (ball screw) hoặc vít me chất lượng cao để đảm bảo bàn in di chuyển ổn định và chính xác. Máy CoreXY thường sử dụng cảm biến ABL (Auto Bed Leveling) để tự động cân bằng bàn in.
• Lưu ý thiết kế khung máy cho người mới muốn DIY: Nếu bạn tự làm CoreXY (như Voron), hãy ưu tiên thiết kế hình khối lập phương (cube) để tối đa hóa độ cứng vững.

V. So sánh CoreXY với các cơ cấu chuyển động khác

VI. Top mẫu máy in 3D CoreXY nổi bật năm 2026

Thị trường đang chứng kiến sự bùng nổ của các mẫu CoreXY chất lượng cao, dễ tiếp cận:

• Bambu Lab P2S / H2S / H2D/ H2C: Đã định nghĩa lại tiêu chuẩn in tốc độ cao (HSS) và dễ sử dụng. Cấu hình cân bằng hoàn hảo giữa hiệu năng, tốc độ và giá thành. Bambu Lab không còn là cái tên xa lại của thị trường in 3D và cuối năm 2025 sự ra đời của 4 dòng máy hệ CoreXY P2S – H2S – H2D – H2C thực sự đang làm mưa làm gió xứng đang là các dòng máy phổ thông nhất thời điểm hiện tại
• Voron 2.4 / Trident: Nền tảng DIY CoreXY cao cấp nhất. Sở hữu cộng đồng người dùng mạnh mẽ, cho phép hiệu năng tùy chỉnh vượt trội, thường được trang bị Klipper.

• Prusa XL CoreXY: Định hướng chuyên nghiệp, được thiết kế cho độ chính xác cao và in nhiều vật liệu (multi-tool) trong môi trường công nghiệp và kỹ thuật.

• Creality K1 / K1 Max: Là dòng máy CoreXY dễ tiếp cận, tích hợp nhiều tính năng tự động hóa, là lựa chọn tốt cho người mới muốn trải nghiệm tốc độ CoreXY.

VII. Hướng dẫn chọn và lắp đặt máy in 3D CoreXY cho người mới

Cách xác định nhu cầu:

• In thử nghiệm/Học tập: Chỉ cần một máy CoreXY có kích thước vừa phải (220x220x250mm) với khung nhôm định hình 2020.
• Sản xuất nhỏ/Kỹ thuật: Cần máy CoreXY có build volume lớn, ưu tiên khung 2040 hoặc 3030, và nên có Enclosure để in vật liệu kỹ thuật.

Ưu tiên Độ cứng khung và Hệ đai chất lượng

Khi mua kit CoreXY, hãy ưu tiên đầu tư vào:

1. Khung Nhôm: Đảm bảo thanh nhôm dày, không bị biến dạng.
2. Linear Rail (Ray tuyến tính): Nếu có thể, nâng cấp từ con lăn (roller wheel) lên ray tuyến tính để tăng độ chính xác và độ bền.
3. Hệ Đai: Đai GT2 chất lượng (Gates hoặc tương đương) và Pulley có răng chính xác.

Mẹo cân chỉnh (Calibration) cơ bản

• Cân chỉnh Belt Tension (Độ căng đai): Đai không được quá chùng (gây trượt lớp) hoặc quá căng (gây mòn động cơ). Độ căng lý tưởng thường tạo ra âm thanh tần số thấp khi gảy nhẹ.
• Cân bàn in (Bed Leveling): Sử dụng ABL và chỉnh Mesh Bed Leveling để đảm bảo lớp đầu tiên (first layer) hoàn hảo, tránh hiện tượng trượt lớp.
• Calibrate Đầu in: Đảm bảo đầu in được gắn chặt và nhẹ nhất có thể để tối đa hóa tốc độ gia tốc.

Cảnh báo lỗi thường gặp:

• Rung trục/Bóng ma (Ringing/Ghosting): Dấu hiệu của tốc độ in quá cao so với độ cứng khung. Giải pháp: Thêm giằng chéo (brace) hoặc giảm tốc độ in.
• Lệch đai/Trượt lớp (Layer Shifting): Thường do đai quá chùng, pulley bị lỏng hoặc động cơ quá nóng. Giải pháp: Siết lại đai và kiểm tra driver động cơ.

VIII. Xu hướng phát triển công nghệ CoreXY năm 2025–2030

CoreXY được dự đoán sẽ là kiến trúc cơ học thống trị trong tương lai gần nhờ khả năng tích hợp công nghệ cao:

• Sự hội tụ giữa CoreXY và AI Calibration (Tự hiệu chỉnh): Máy in thế hệ mới sẽ sử dụng trí tuệ nhân tạo và camera để tự động phát hiện, bù trừ độ rung, hiệu chỉnh độ vuông góc và cân bằng bàn in theo thời gian thực.
• In tốc độ siêu cao (High Speed Printing – HSS): Sử dụng khung carbon composite, động cơ torque cao và Linear Rail để đẩy tốc độ lên 500mm/s hoặc hơn, đưa in 3D vào môi trường sản xuất hàng loạt.
• Tích hợp Closed-Loop Control: Động cơ có cảm biến hồi tiếp (encoder) sẽ giúp máy in biết chính xác vị trí đầu in đang ở đâu, loại bỏ hoàn toàn hiện tượng trượt lớp và rung lắc.
• Mở rộng sang Sản xuất nhỏ và Robot: Thiết kế CoreXY đang được ứng dụng để phát triển các robot in đa vật liệu (multi-material), robot phun keo hoặc hệ thống định vị chính xác trong sản xuất nhỏ.

IX. Kết luận

CoreXY không chỉ là một lựa chọn kỹ thuật, mà là bước tiến chiến lược hướng tới tương lai của công nghệ in 3D hiện đại. Khi đầu tư vào máy in 3D CoreXY, doanh nghiệp và cá nhân nên chú trọng vào hiệu năng vận hành, độ chính xác cơ học và khả năng mở rộng linh hoạt – những yếu tố quyết định hiệu suất lâu dài và chất lượng in vượt trội.
