Máy in 3D Bambu Lab P2S là hệ thống một vòi phun được trang bị vòi phun bằng thép tôi cứng theo mặc định. Thép tôi cứng có thể chịu được cả sợi in mài mòn và chịu nhiệt cao mà vẫn duy trì hiệu suất in đáng tin cậy. Vòi phun có nhiều kích cỡ khác nhau, cho phép bạn điều chỉnh bản in để đạt được tốc độ, độ bền hoặc độ chi tiết cao.

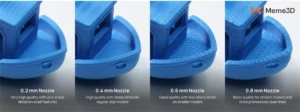

Đầu phun thép tôi cứng P2S có nhiều kích thước khác nhau, bao gồm: 0,2 mm, 0,4 mm, 0,6 mm và 0,8 mm.

Vòi phun 0,2 mm

Đầu phun 0,2 mm được thiết kế để tạo ra các chi tiết siêu nhỏ và độ chính xác cao. Nó tạo ra các bề mặt nhẵn, các cạnh sắc nét và các chi tiết phức tạp, lý tưởng cho các bản in quy mô nhỏ đòi hỏi độ chính xác hơn tốc độ. Vì nó đùn ra ít vật liệu hơn mỗi giây, thời gian in sẽ dài hơn đáng kể và các bộ phận thành phẩm thường kém bền hơn so với các bộ phận được in bằng đầu phun lớn hơn.

Trong các vật liệu được sử dụng, các sợi gia cường như sợi carbon hoặc sợi thủy tinh không phù hợp với vòi phun 0,2 mm vì các sợi này có thể dễ dàng làm tắc nghẽn lỗ nhỏ.

Các trường hợp sử dụng

• Ứng dụng chính : In ấn chi tiết siêu mịn, chẳng hạn như mô hình thu nhỏ, đồ trang sức hoặc các nguyên mẫu phức tạp đòi hỏi độ chính xác cao.
• Chiều cao lớp in : Thông thường từ 0,05 mm đến 0,12 mm (25-60% đường kính vòi phun để đạt kết quả tối ưu).

Hạn chế

• Tốc độ in: Yêu cầu tốc độ đùn chậm hơn (20-40 mm/s), thường kéo dài thời gian in gấp 2-3 lần.
• Nguy cơ tắc nghẽn: Dễ bị tắc nghẽn hơn, đặc biệt là với các sợi lông mài mòn hoặc có độ nhớt cao nếu cài đặt không được tối ưu hóa.
• Các mô hình lớn: Phương pháp này không hiệu quả đối với các bản in cồng kềnh do thời gian in dài và độ dày lớp in hạn chế.

Vòi phun 0,4 mm

Đầu phun 0,4 mm là kích thước mặc định và phổ biến nhất, mang lại sự cân bằng giữa chi tiết, tốc độ và độ bền. Nó tạo ra chất lượng bề mặt tốt và độ chính xác vừa phải, đồng thời cho phép thời gian in nhanh hơn so với đầu phun 0,2 mm. Kích thước này rất linh hoạt, phù hợp với nhiều dự án, từ các mô hình thẩm mỹ đến các bộ phận chức năng. Nó có thể được sử dụng với hầu hết các loại sợi in, bao gồm cả vật liệu pha sợi, mặc dù nó dễ bị tắc nghẽn hơn; do đó, nên sử dụng đầu phun lớn hơn khi in với các loại sợi này. Nói chung, nó lý tưởng cho người dùng tìm kiếm hiệu suất đáng tin cậy, toàn diện trong hầu hết các ứng dụng.

Các trường hợp sử dụng

• Ứng dụng chính : In ấn đa năng, bao gồm vỏ hộp, giá đỡ, sản phẩm tiêu dùng và nguyên mẫu.
• Chiều cao lớp in : từ 0,1 mm đến 0,3 mm (25-75% đường kính vòi phun), với 0,2 mm là tiêu chuẩn.

Hạn chế

• Độ chi tiết trung bình : Độ chính xác thấp hơn 0,2 mm đối với các chi tiết siêu nhỏ như chữ nhỏ hoặc các họa tiết lưới phức tạp.
• Tốc độ in chậm hơn đối với các bản in lớn : Không nhanh bằng độ phân giải 0,6 mm hoặc 0,8 mm đối với các mô hình cồng kềnh, làm tăng thời gian in đối với các chi tiết lớn.

Vòi phun 0,6 mm

Đầu phun 0,6 mm được thiết kế để in nhanh hơn các mô hình lớn hơn hoặc các bộ phận chức năng mà độ bền và tốc độ quan trọng hơn chi tiết nhỏ. Nó hỗ trợ các lớp dày hơn và tốc độ đùn cao hơn, giảm đáng kể thời gian in trong khi vẫn duy trì chất lượng bề mặt tốt. Kích thước này hoạt động tốt với các sợi filament có độ mài mòn cao, thích hợp cho các bộ phận chắc chắn với độ bám dính lớp được cải thiện. Đầu phun 0,6 mm cũng có nguy cơ tắc nghẽn thấp hơn khi in với các sợi filament pha trộn sợi, chẳng hạn như composite sợi carbon hoặc sợi thủy tinh. Lỗ mở rộng hơn của nó cho phép các hạt bên trong sợi filament đi qua dễ dàng hơn, dẫn đến quá trình đùn mượt mà hơn và ít tắc nghẽn hơn.

Các trường hợp sử dụng

• Ứng dụng chính : Tạo mẫu nhanh, mô hình lớn và các bộ phận chức năng như đồ gá, khuôn mẫu hoặc linh kiện ô tô.
• Chiều cao lớp in : từ 0,15 mm đến 0,45 mm (25-75% đường kính vòi phun), thường là từ 0,3-0,4 mm.

Hạn chế

• Độ chi tiết giảm : Độ phân giải thô hơn 0,2 mm hoặc 0,4 mm, dẫn đến các đường lớp in hiện rõ và các cạnh kém sắc nét hơn.
• Tiêu hao vật liệu cao hơn : Chiều rộng đùn lớn hơn (0,7-0,9 mm) tiêu tốn nhiều sợi hơn, làm tăng chi phí cho các bản in lớn.
• Thách thức ở phần nhô ra : Các thanh đùn dày hơn có thể dẫn đến phần nhô ra hoặc nối các chi tiết không tốt nếu không tối ưu hóa quá trình làm mát và tốc độ in.

Vòi phun 0,8 mm

Đầu phun 0,8 mm được tối ưu hóa cho việc in tốc độ cao các mô hình lớn, chắc chắn, nơi chi tiết không phải là yếu tố quan trọng hàng đầu mà ưu tiên tốc độ và độ bền. Nó cho phép tạo các lớp dày và tốc độ dòng chảy tối đa, giảm đáng kể thời gian in trong khi vẫn tạo ra các bộ phận chắc chắn nhờ độ bám dính giữa các lớp được cải thiện. Kích thước này lý tưởng cho việc tạo mẫu nhanh hoặc in một lớp, chẳng hạn như chế độ in hình bình hoa, với các loại sợi in có tính mài mòn hoặc chịu nhiệt cao.

Các trường hợp sử dụng

• Ứng dụng chính : Nguyên mẫu quy mô lớn, các bộ phận cấu trúc và các bản in dạng bình hoa đòi hỏi tốc độ và độ bền cao.
• Chiều cao lớp in : từ 0,2 mm đến 0,6 mm (25-75% đường kính vòi phun), thông thường là 0,4-0,5 mm.

Hạn chế

• Độ chi tiết thấp : Tạo ra bề mặt thô ráp với các đường lớp rõ ràng, không phù hợp cho các mô hình phức tạp hoặc mang tính thẩm mỹ cao.
• Tiêu hao vật liệu cao : Chiều rộng đùn lớn (0,9-1,2 mm) sử dụng lượng sợi nhiều hơn đáng kể, làm tăng chi phí.
• Độ chính xác hạn chế : Không phù hợp cho các chi tiết nhỏ hoặc dung sai chặt chẽ do độ dày của sản phẩm đùn ép và khả năng kiểm soát các chi tiết nhỏ bị hạn chế.

Đầu gia nhiệt lưu lượng cao Bambu

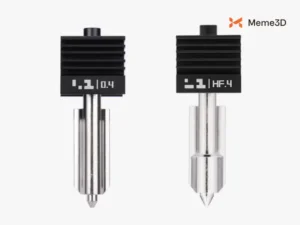

Đầu phun Bambu High Flow Hotend (bên phải) là bản nâng cấp của đầu phun P2S tiêu chuẩn (bên trái), được thiết kế cho in 3D tốc độ cao và nhiệt độ cao. Nó có cấu trúc bên trong được tối ưu hóa với vùng gia nhiệt dài hơn và thiết kế vòi phun lưu lượng cao, cho phép lượng sợi in đi qua lớn hơn so với đầu phun P2S tiêu chuẩn.

Vùng nóng chảy được tối ưu hóa của vòi phun cho phép tốc độ thể tích tăng đáng kể và năng suất tối đa cao hơn, giúp giảm thời gian in. Tuy nhiên, nếu bạn chưa in ở tốc độ cao và khai thác tối đa khả năng của vòi phun tiêu chuẩn, bạn có thể không nhận thấy sự cải thiện đáng kể về tốc độ in. Mô hình càng lớn, bạn càng tiết kiệm được nhiều thời gian, đặc biệt là đối với các bản in có nhiều chi tiết lấp đầy.

Chúng ta sẽ đi sâu hơn về tốc độ thể tích và tác động của nó đến việc in ấn trong chương sau.

Hướng dẫn thay thế đầu phun P2S

Nhờ thiết kế không cần dụng cụ, vòi phun P2S có thể được thay thế dễ dàng chỉ trong vài phút.

QUAN TRỌNG : Việc tắt nguồn máy in trước khi tiến hành bất kỳ công việc bảo trì nào là vô cùng cần thiết bao gồm cả việc bảo trì các bộ phận điện tử và đầu phun của máy in. Thực hiện các thao tác khi máy in đang hoạt động có thể gây ra đoản mạch, dẫn đến hư hỏng thiết bị điện tử và các nguy cơ về an toàn.

Ngoài ra, hãy đảm bảo rằng vòi phun trên máy in đã nguội trước khi thao tác để thay thế đầu phun.

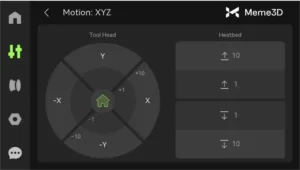

Bước 1: Hạ bàn nhiệt xuống

Hạ bàn nhiệt xuống bằng cách sử dụng các nút điều khiển trên màn hình và đảm bảo đầu phun đạt nhiệt độ phòng, sau đó tắt máy in.

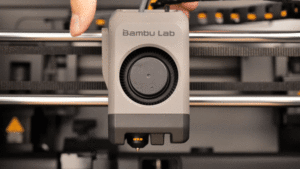

Tiếp theo, ấn lưỡi cắt vào cạnh đầu in để cắt bất kỳ sợi nhựa nào có thể còn dính vào đầu in.

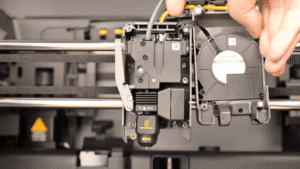

Bước 2: Tháo nắp trước của cụm đầu in

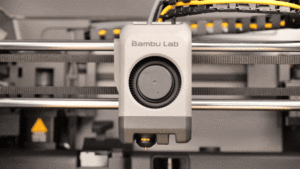

Nắm lấy phần trên của nắp trước cụm đầu in và kéo nó ra.

Sau đó, bạn có thể tháo rời nắp trước hoặc đơn giản là di chuyển nó sang một bên và đặt lên các thanh trục X.

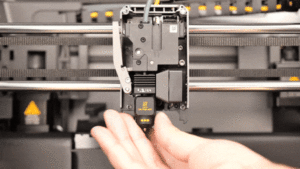

Nắm lấy phần silicon từ hai bên và nhẹ nhàng kéo về phía bạn.

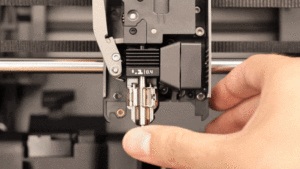

Tiếp theo, mở khóa kẹp đầu phun bằng cách trượt sang phải. Sau đó, di chuyển chốt ở phía đối diện sang trái như trong hình. Khi cả hai chốt đã được mở, hãy tháo vòi phun bằng cách nhẹ nhàng kéo nó về phía trước.

Hướng dẫn cách lắp lại đầu phun P2S

Cẩn thận nghiêng đầu phun về phía sau của cụm đầu in và đặt nó lên cụm gia nhiệt đầu phun như hình minh họa. Tiếp theo, đóng kẹp vòi phun phía bên trái và cố định bằng cách khóa chốt phía bên phải.

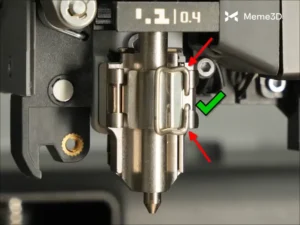

Quan trọng! Hãy xác nhận rằng bạn đã lắp đặt và cố định đầu phun nhiệt đúng cách bằng cách so sánh với hình ảnh này. Việc lắp đặt không đúng cách có thể dẫn đến lỗi in.

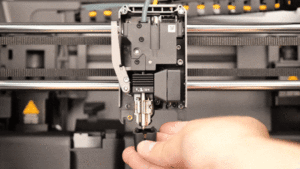

Để hoàn tất việc lắp đặt, chỉ cần trượt lớp bọc silicon lên vòi phun như hình minh họa.

Bước cuối cùng này hoàn tất cho việc thay thế vòi phun máy in 3D P2S.

Đồng bộ thông tin vòi phun trên thiết bị

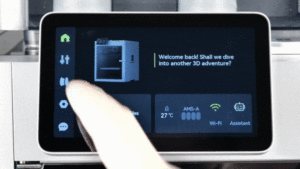

Nếu bạn đã thay thế đầu phun bằng một đầu phun có đường kính hoặc chất liệu khác, vui lòng tham khảo hình ảnh động bên dưới để cập nhật thông tin đầu phun trên màn hình.
