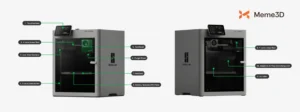

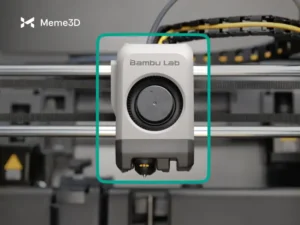

Cụm đầu in

Cụm đầu in của P2S là một cụm nhỏ gọn chứa nhiều linh kiện điện tử và cảm biến thiết yếu. Các thành phần quan trọng nhất bao gồm:

• Máy đùn với động cơ của nó , điều khiển việc đùn sợi nhựa.
• Đầu gia nhiệt (Hotend) , có chức năng làm tan chảy sợi nhựa.
• Quạt làm mát bản in, giúp làm cứng các lớp in để có chất lượng in tốt hơn.
• Máy cắt sợi, cho phép thay đổi vật liệu liền mạch.

Thiết kế trọng lượng nhẹ là yếu tố then chốt đối với hệ thống chuyển động Core-XY, vì nó giúp giảm khối lượng chuyển động, cho phép tăng tốc nhanh hơn, chuyển động mượt mà hơn và cải thiện hiệu suất in tổng thể.

Quạt làm mát bản in

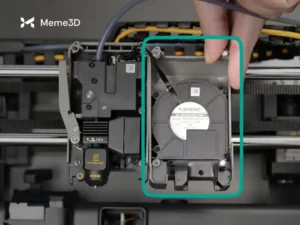

Quạt làm mát bản in giúp làm mát nhanh chóng từng lớp in, cải thiện chất lượng in. Quạt được gắn ở phía trước đầu in và được gắn bằng nam châm để dễ dàng tháo lắp. Quạt này có thể hoạt động cùng với Quạt làm mát phụ trợ để tăng cường khả năng làm mát hoặc có thể được sử dụng riêng biệt – đặc biệt khi in các vật liệu không cần luồng khí mạnh.

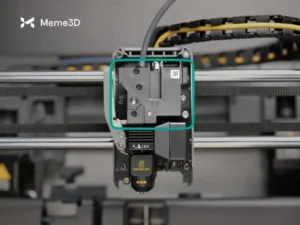

Đầu đùn

Vai trò của đầu đùn là đưa sợi nhựa vào đầu in, duy trì dòng chảy ổn định và được kiểm soát để in chính xác. Sợi nhựa được kéo từ cuộn và dẫn qua ống PTFE, một ống trong suốt màu xám được thiết kế để giảm thiểu ma sát và dẫn sợi nhựa một cách liền mạch đến bộ đùn.

Bên trong đầu đùn, một cơ cấu bánh răng kép giữ chặt sợi nhựa và đẩy nó xuống phía dưới vào bộ phận gia nhiệt, nơi nó được làm tan chảy và lắng đọng thành từng lớp mỏng để tạo hình mô hình. Quá trình cấp liệu này được vận hành bởi động cơ đùn, được gắn phía sau cụm bộ đùn.

Được tích hợp trong bộ đùn, có một cảm biến sợi in tự động phát hiện khi sợi in hết để tạm dừng quá trình in hoặc nạp cuộn sợi mới từ AMS.

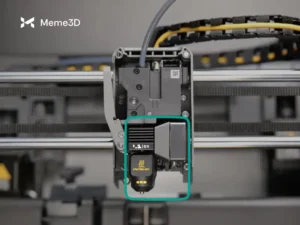

Đầu gia nhiệt

Đầu phun là một bộ phận quan trọng trong máy in P2S , chịu trách nhiệm làm tan chảy sợi nhựa ở nhiệt độ chính xác để đảm bảo quá trình đùn nhựa diễn ra trơn tru trong khi in.

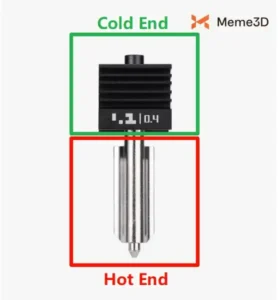

Đầu phun có hai bộ phận quan trọng:

• Phần đầu lạnh chứa một bộ tản nhiệt để giữ cho sợi nhựa luôn mát cho đến khi nó đi vào phần đầu nóng và nó được làm mát bởi một quạt nhỏ ở bên phải phần đầu nóng.
• Phần đầu nóng của vòi phun, nơi sợi nhựa được nung nóng và làm tan chảy.

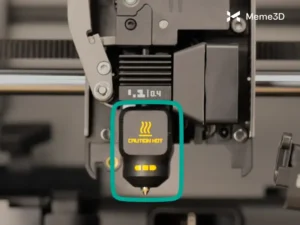

Ngoài ra còn có Vỏ bọc silicon (vỏ silicon màu đen có cảnh báo màu vàng) giúp cách nhiệt cho vòi phun, giảm hiện tượng thất thoát nhiệt và duy trì nhiệt độ ổn định, đồng thời ngăn ngừa sự tích tụ sợi nhựa trên vòi phun. Nếu không có vỏ bọc silicon, đầu phun có thể được làm mát bằng quạt làm mát chi tiết, điều này có thể dẫn đến dao động nhiệt độ và gây ra sự không nhất quán trong quá trình in.

Trên máy in P2S, cụm linh kiện gia nhiệt đầu phun là một bộ phận riêng biệt, giúp việc thay thế đầu phun dễ dàng hơn nhiều. Các linh kiện điện tử như bộ gia nhiệt và điện trở nhiệt được tích hợp trong cụm này:

• Bộ phận gia nhiệt – Làm nóng phần đầu phun đến nhiệt độ cần thiết để làm chảy sợi nhựa.
• Cảm biến nhiệt – Giám sát và giúp điều chỉnh nhiệt độ của đầu in, đảm bảo quá trình gia nhiệt diễn ra ổn định.

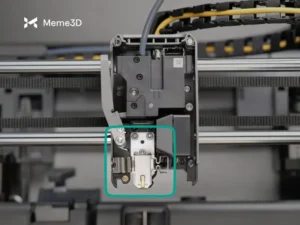

Dưới đây là hình ảnh cụm gia nhiệt đầu phun (Hotend Heating Assembly) sau khi đã tháo đầu phun.

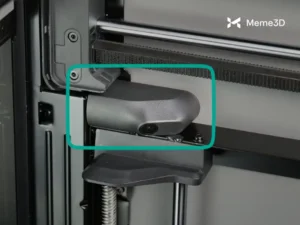

Camera quan sát trực tiếp

Để ghi hình timelapse và giám sát thời gian thực , máy in P2S được trang bị camera Live View , đặt ở phía trước bên trái của máy in. Camera này cho phép bạn ghi lại quá trình in , giám sát bản in từ xa và tạo video tua nhanh mượt mà.

Camera Live View cũng hỗ trợ tính năng phát hiện AI thông minh để kiểm tra xem có mảnh vụn nào trên bản in trước khi bắt đầu in, xác nhận vị trí của bản in hoặc phát hiện lỗi in thông minh.

Bằng cách tích hợp với phần mềm điều khiển của máy in, thiết bị có thể được truy cập từ xa thông qua ứng dụng Bambu Handy hoặc Bambu Studio.

Quạt làm mát phụ trợ

P2S hiện đã tích hợp Quạt làm mát phụ trợ vào Bộ chuyển mạch luồng khí thích ứng.

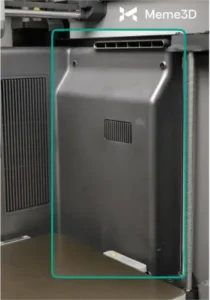

Quạt làm mát phụ , nằm ở mặt bên phải của máy in, đóng vai trò quan trọng trong việc duy trì chất lượng in bằng cách cung cấp thêm khả năng làm mát. Mặc dù quạt làm mát chính đủ cho hầu hết các bản in, nhưng các vật thể nhỏ hơn hoặc các chi tiết phức tạp có thể không được làm mát đủ nhanh, dẫn đến biến dạng hoặc độ bám dính lớp kém.

Để giải quyết vấn đề này, quạt làm mát phụ trợ tạo ra một luồng khí được kiểm soát bao phủ lớp in mới, giúp lớp này đông cứng nhanh chóng và đều. Điều này đảm bảo sự liên kết giữa các lớp tốt hơn và giảm các vấn đề như chảy xệ hoặc cong vênh, đặc biệt khi in ở tốc độ cao hơn hoặc sử dụng các vật liệu yêu cầu kiểm soát làm mát chính xác như PLA.

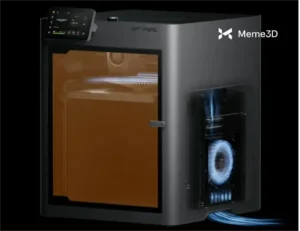

Bộ điều khiển luồng khí thích ứng hoạt động cùng với quạt làm mát phụ trợ. Ngoài việc cung cấp khả năng làm mát thông thường, nó có thể điều hướng luồng khí theo hai cách: hút không khí qua bộ lọc bên (để giúp loại bỏ VOC) hoặc hút không khí mát từ bên ngoài buồng in. Điều này giúp duy trì chất lượng in tốt đồng thời giữ nhiệt độ buồng in ở mức thấp, điều quan trọng để ngăn ngừa hiện tượng tắc nghẽn ở đầu đùn hoặc đầu gia nhiệt.

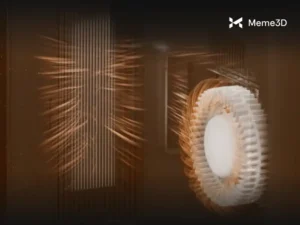

Bộ lọc không khí

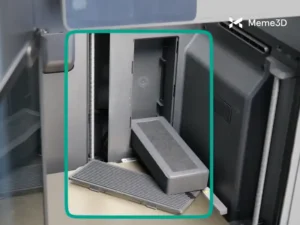

Máy in P2S được trang bị bộ lọc khí carbon nâng cấp, nằm ở phía sau bên phải buồng in và được sử dụng để lọc không khí. Nó giúp giảm mùi hôi và các hạt bụi trong không khí bằng cách lọc không khí nhờ bộ phận chuyển mạch luồng khí thích ứng (Adaptive Airflow Switching Unit).

Quạt phụ hút không khí qua bộ lọc, đồng thời lưu thông không khí khắp buồng để giúp duy trì nhiệt độ ổn định trong toàn bộ thể tích buồng.

Tuy nhiên, điều quan trọng mà bạn cần lưu ý là mặc dù bộ lọc có thể giữ lại một số khí thải, nhưng nó không thể loại bỏ hoàn toàn tất cả các VOC (hợp chất hữu cơ dễ bay hơi) được thải ra trong quá trình in. Vì lý do này, vẫn nên in ở khu vực thông gió tốt, đặc biệt khi sử dụng các vật liệu như ABS, ASA hoặc các loại sợi khác tạo ra khói mạnh.

Cũng giống như bất kỳ bộ lọc không khí nào, bộ lọc than hoạt tính là một vật tư tiêu hao và sẽ mất dần hiệu quả theo thời gian. Để duy trì khả năng lọc tối ưu, cần thay thế định kỳ, tùy thuộc vào tần suất sử dụng và loại sợi in mà bạn sử dụng.

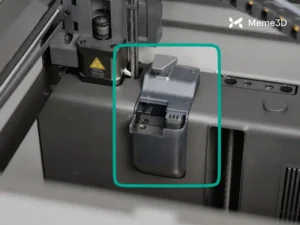

Gạt nhựa thừa

Bộ phận gạt bỏ nhựa thừa (Purge Wiper) của máy in P2S nằm phía trên ống dẫn vật liệu thừa (Purge Chute) ở phía sau máy in và bao gồm cần gạt vật liệu thừa và cần gạt silicon. Cần gạt nhựa thừa có chuyển động chủ động được điều khiển bởi chuyển động của đầu in so với cần gạt ở phía sau khu vực này.

Bộ phận gạt nhựa thừa sẽ tách sợi nhựa đã được đẩy ra khỏi ống dẫn nhựa, đảm bảo rằng nhựa thừa không bị kéo ngược trở lại khu vực in do chuyển động cơ học.

Bộ phận gạt nhựa thừa được sử dụng để làm sạch đầu phun khỏi các mẩu nhựa thừa bị kẹt, nếu không chúng sẽ bám vào chi tiết in và làm giảm chất lượng. Bộ phận gạt cặn đầu phun được làm bằng vật liệu silicon và nên được thay thế định kỳ như một phần của quá trình bảo trì thường xuyên.

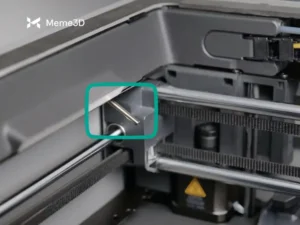

Bộ phận chặn máy cắt sợi

Đầu in P2S được trang bị một bộ cắt sợi nằm ở phía bên trái của vòi phun. Bộ cắt được ép bởi chuyển động của đầu in vào chốt chặn bộ cắt nằm ở phía bên trái của trục X. Chốt chặn này có thể xoay ra ngoài để vào vị trí ép vào bộ cắt, nhưng trong các thao tác khác của máy in, nó được thu gọn lại để cho phép đầu in chuyển động tự do.

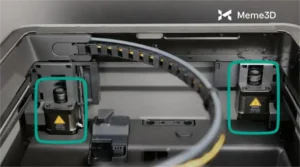

Động cơ Core XY

Máy in P2S sử dụng hệ thống chuyển động Core-XY, cho phép di chuyển đầu in chính xác và hiệu quả trên trục X và Y. Không giống như các hệ thống Cartesian truyền thống, thiết kế Core-XY sử dụng hai động cơ đồng bộ, hoạt động cùng nhau để điều khiển vị trí của đầu in trong thể tích in. Cấu hình này giảm khối lượng chuyển động, cho phép tốc độ in cao hơn và chuyển động mượt mà hơn, cuối cùng cải thiện chất lượng in và tăng độ hiệu quả.

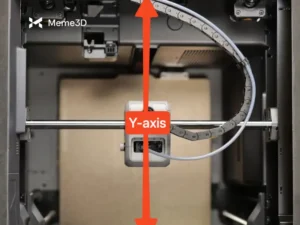

Đối với máy in P2S, trục Y là chuyển động tiến và lùi của đầu in.

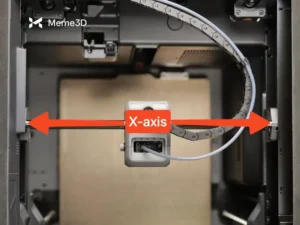

Trục X là chuyển động sang trái và phải của đầu in.

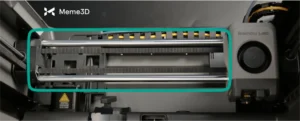

Thanh trượt thép và Dây đai

P2S sử dụng một cặp thanh thép rỗng, trơn để chuyển động theo trục X. Sự thay đổi này mang lại lợi ích là giúp việc vệ sinh và bảo trì dễ dàng hơn, đồng thời vẫn đảm bảo hiệu suất tương tự về tốc độ chuyển động so với các thanh carbon được tìm thấy trong P1S đời cũ.

Giữa các thanh trơn nhẵn, bạn có thể tìm thấy hệ thống dây đai của máy in.

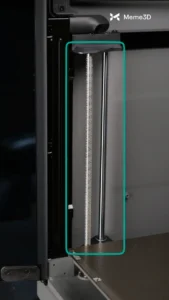

Thanh ren trục Z và thanh tuyến tính

Hệ thống P2S di chuyển bàn nhiệt dọc theo trục Z bằng ba thanh ren được định vị chính xác, còn được gọi là vít me (hiển thị ở bên trái trong hình bên dưới): một ở phía trước bên trái, một ở phía trước bên phải và một ở giữa phía sau của bàn nhiệt. Các vít me này hoạt động đồng bộ, được dẫn động bởi động cơ trục Z nằm ở phía dưới máy in .

Để duy trì sự ổn định và chính xác, bàn nhiệt di chuyển dọc theo các thanh dẫn hướng thẳng (hiển thị ở bên phải trong hình bên dưới) được đặt cạnh mỗi trục vít dẫn hướng. Sự kết hợp giữa các trục vít dẫn hướng được đồng bộ hóa và các thanh dẫn hướng đảm bảo chuyển động mượt mà, chính xác cho phép kiểm soát chiều cao lớp in ổn định và tạo ra các bản in chất lượng cao.

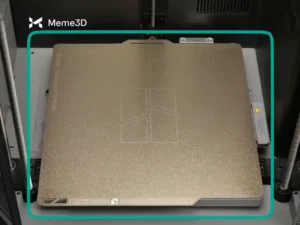

Tấm PEI

Máy in 3D P2S đi kèm với một tấm PEI có vân màu vàng , được gắn nam châm vào bàn nhiệt và đóng vai trò là bề mặt in chính . Tấm in linh hoạt này giúp tăng cường độ bám dính của bản in đồng thời giúp việc tháo mô hình dễ dàng hơn – chỉ cần uốn cong nhẹ tấm in là các vật thể đã in có thể dễ dàng tách ra.

Có nhiều loại bàn in khác nhau, mỗi loại có những đặc tính riêng phù hợp với các vật liệu và điều kiện in khác nhau. Chúng ta sẽ cùng tìm hiểu chi tiết hơn về các lựa chọn này ở phần sau để giúp bạn chọn được loại phù hợp với nhu cầu của mình.

Vệ sinh bàn in

Để đảm bảo hiệu suất tối ưu , bàn in cần luôn được giữ sạch sẽ , vì dầu mỡ, bụi bẩn hoặc cặn bám có thể ảnh hưởng tiêu cực đến độ bám dính. Tốt nhất là tránh chạm trực tiếp vào bề mặt bàn in để ngăn ngừa ô nhiễm. Khi cầm bàn in, nên cầm ở cạnh trước để giữ cho khu vực in sạch sẽ.

Điều quan trọng là phải thường xuyên rửa sạch bàn in và tránh chạm vào bề mặt in bằng tay.

Bạn có thể rửa bàn in bằng nước ấm và xà phòng rửa chén, giống như rửa một chiếc đĩa ăn thông thường, sau đó lau khô bằng khăn giấy sạch hoặc để khô tự nhiên. Video này hướng dẫn quy trình bạn có thể thực hiện:

https://www.youtube.com/watch?v=8QIy3aUU8eo

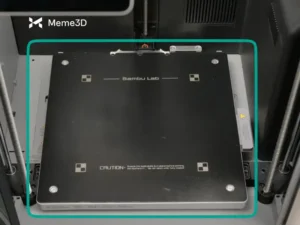

Bàn nhiệt

Bàn nhiệt là bề mặt được làm nóng của máy in 3D P2S , nơi tấm bàn in được gắn bằng nam châm. Chức năng chính của nó là cung cấp nhiệt độ được kiểm soát, điều này rất quan trọng để cải thiện độ bám dính của sợi in và đảm bảo bản in thành công. Ngoài ra, bề mặt được làm nóng có thể giúp việc tháo bản in dễ dàng hơn bằng cách giải phóng mô hình khi nó nguội đi.

Bàn nhiệt di chuyển dọc theo trục Z, nâng lên và hạ xuống trong quá trình in để duy trì độ chính xác của các lớp in. Mặc dù một số loại sợi in có thể được in mà không cần gia nhiệt hoặc ở nhiệt độ thấp hơn (khi sử dụng với các tấm in chuyên dụng), nhưng việc sở hữu bàn nhiệt có khả năng đạt đến nhiệt độ cao hơn sẽ mang lại độ bám dính ổn định hơn và giảm hiện tượng cong vênh, đặc biệt đối với các vật liệu cần môi trường ấm để in ổn định.

Thông tin chi tiết hơn về sợi in và khả năng tương thích giữa các loại tấm in sẽ được đề cập trong chương liên quan đến tấm in.

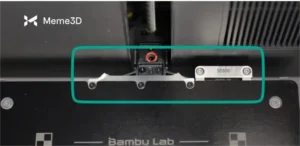

Phụ kiện bàn nhiệt

Quan sát kỹ mặt sau của bàn nhiệt, bạn sẽ thấy một thanh định vị bằng kim loại ở giữa, giúp định vị tấm in. Bên phải của nó là cần gạt kim loại ở đầu phun, được sử dụng để làm sạch các mảnh vụn sợi nhựa trước khi bắt đầu in.

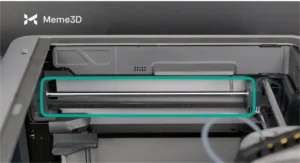

Thanh tuyến tính trục Y

Máy in P2S có một cặp thanh dẫn hướng tuyến tính trục Y, làm bằng kim loại, được đặt ở phía trên bên trái và bên phải của máy in. Các thanh này đóng vai trò là nền tảng cho chuyển động của trục Y, cho phép toàn bộ khung X di chuyển trơn tru theo hướng trục Y.

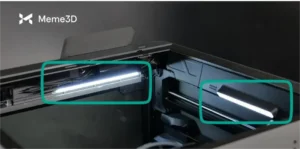

Đèn LED buồng in

Máy in 3D P2S có hai thanh đèn LED đặt ở phía bên trái và phía trước buồng in. Mục đích chính của chúng là chiếu sáng mô hình in 3D, đảm bảo khả năng quan sát tốt hơn. Điều này đặc biệt hữu ích giúp cho camera quan sát trực tiếp cho phép nó hoạt động hiệu quả trong điều kiện thiếu sáng. Ngoài ra, đèn LED giúp bạn nhìn rõ hơn bên trong buồng in tối, giúp dễ dàng theo dõi quá trình in.

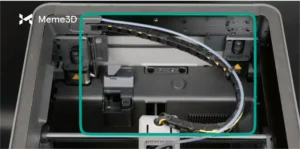

Dây xích dẫn cáp

Dây dẫn cáp được làm từ nhựa và được thiết kế để đỡ và sắp xếp dây cáp chạy đến đầu in . Điều này đảm bảo dây cáp luôn chắc chắn và được bảo vệ khỏi hư hỏng trong quá trình di chuyển của máy in. Gắn vào dây dẫn cáp là ống PTFE màu trắng , giúp dẫn sợi nhựa từ cuộn dây hoặc hệ thống AMS đến đầu đùn, đảm bảo việc cấp sợi nhựa diễn ra trơn tru và hiệu quả mà không bị rối hoặc tắc nghẽn.

Cổng USB

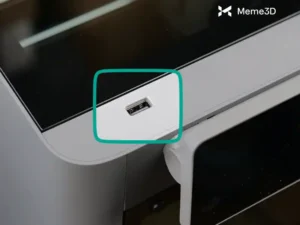

Máy in P2S cũng bao gồm một cổng USB nằm ở phía trên bên trái của máy in, gần màn hình cảm ứng. Bạn có thể sử dụng cổng này để in trực tiếp các tệp từ ổ USB hoặc để lưu trữ các video tua nhanh thời gian do máy in tạo ra.

Tìm hiểu thêm về các thành phần phần  P2S

Nếu bạn muốn tìm hiểu sâu hơn về các thành phần phần cứng của máy in P2S, chúng tôi khuyên bạn nên truy cập mục Thuật ngữ trên Wiki của Bambu Lab. Ở đó, bạn sẽ tìm thấy thông tin đầy đủ về từng thành phần được sử dụng trong máy in, bao gồm thông số kỹ thuật, chức năng và các chi tiết hữu ích khác giúp bạn hiểu rõ hơn về cách hoạt động của máy in.

Mỗi bộ phận đều được mô tả chi tiết để giúp bạn hiểu rõ vai trò của chúng trong máy in. Ngoài ra, wiki còn bao gồm các liên kết để mua các linh kiện thay thế, cũng như hướng dẫn từng bước về cách thay thế hoặc bảo trì chúng, đảm bảo bạn có đầy đủ kiến thức cần thiết để giữ cho máy in P2S của mình luôn trong tình trạng tốt nhất.

Tài liệu này đặc biệt hữu ích cho những người dùng muốn tìm hiểu càng nhiều càng tốt về các bộ phận của máy in. Tuy nhiên, nếu bạn không cần mức độ chi tiết đó, đừng lo lắng – khóa học P2S sẽ bao gồm những thông tin quan trọng nhất mà bạn cần biết. Các câu hỏi trắc nghiệm sẽ chỉ tập trung vào nội dung được trình bày trong khóa học, đảm bảo bạn chỉ được kiểm tra những kiến ​​thức thiết yếu để sử dụng và bảo trì máy in một cách hiệu quả.
