Hướng dẫn in - PAHT-CF / ASA-CF

Nhựa In 3D Bambu Lab

PAHT-CF

PAHT-CF là gì?

PAHT-CF là loại nylon cấp công nghiệp (PA12) gia cường sợi carbon do Bambu Lab phát triển. Nó phù hợp cho các bộ phận chịu nhiệt độ cao, bộ phận cấu trúc và bộ phận chức năng công nghiệp.

Nhựa in Bambu Lab PAHT-CF!

Đặc điểm

Kết hợp độ hút ẩm thấp, khả năng chống va đập, độ cứng vững cao và độ ổn định kích thước tuyệt vời.
Nhiệt độ biến dạng nhiệt (HDT @ 0.45 MPa): ~194 °C, cao hơn so với PA-CF tiêu chuẩn.
Độ hút ẩm: ~0.88%, ổn định trong môi trường độ ẩm cao.

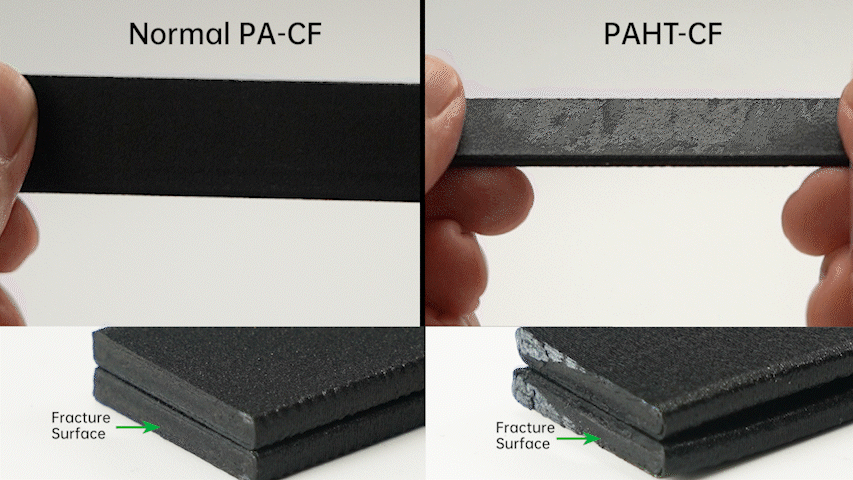

Mẹo: Nylon PA12 trong PAHT-CF đóng vai trò như một “chất điều hòa”, cân bằng giữa hiệu suất cao và khả năng gia công (in ấn). Nó cải thiện độ ổn định khi in, độ bám dính giữa các lớp, chất lượng bề mặt, cũng như cân bằng giữa độ dẻo dai và độ bền.

ASA-CF

ASA-CF là gì?

ASA-CF là loại nhựa ASA gia cường sợi carbon chịu được thời tiết, dùng ngoài trời. Nó phù hợp cho các bộ phận chống tia cực tím (UV), chịu thời tiết và các bộ phận cấu trúc lớn.

Nhựa in Bambu Lab ASA-CF!

Đặc điểm

Chống tia cực tím (UV) và chống lão hóa, có độ cứng vững cao và độ ổn định kích thước tuyệt vời.

Nhiệt độ biến dạng nhiệt (HDT @ 0.45 MPa): ~110 °C.
Mô-đun uốn (hướng XY): ~72 MPa, độ hút ẩm ~0.33%, phù hợp để sử dụng ngoài trời. (ASA tiêu chuẩn: 65 MPa / 0.45%).

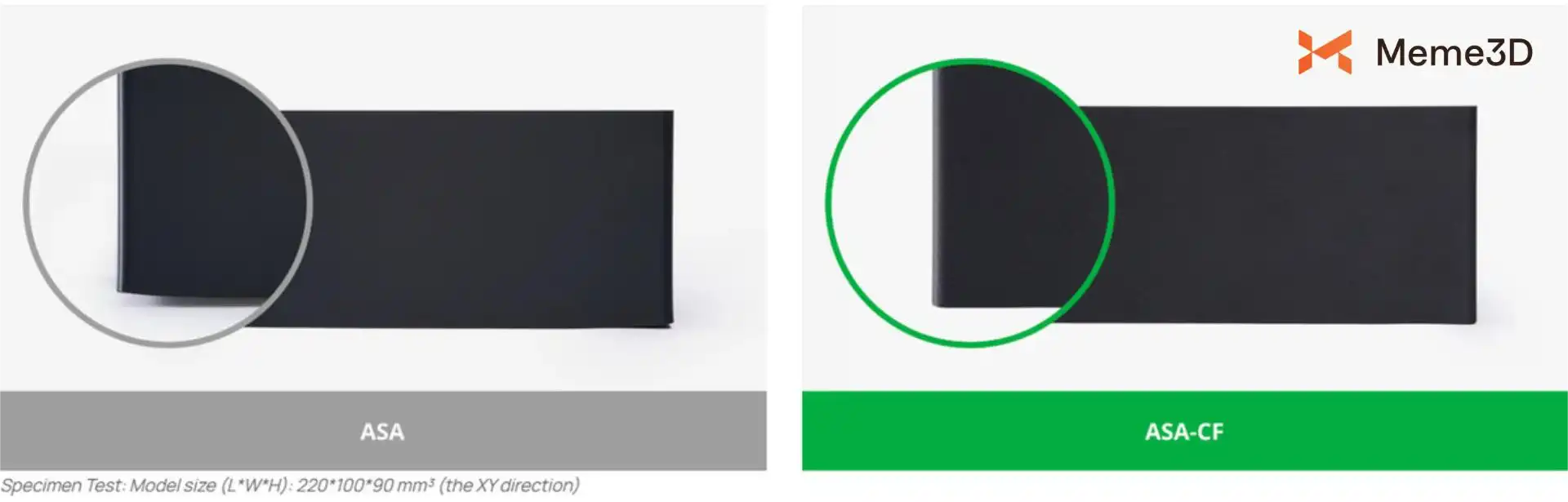

Độ ổn định khi in được cải thiện nhờ việc bổ sung sợi carbon, giảm thiểu hiện tượng cong vênh một cách hiệu quả.

Yêu cầu về Sức khỏe và Thiết bị

Thông gió: In ở khu vực thông thoáng.
Sức khỏe: ASA-CF thải ra các chất độc hại khi in. Tránh in thời gian dài trong không gian sinh hoạt.
Lọc khí: Máy in dòng X / P / H2 có bộ lọc than hoạt tính, cần thay thế sau 1440 giờ (~60 ngày) in tích lũy.

So sánh Hiệu suất Chính

Bảng dưới đây nêu bật những điểm khác biệt chính giữa PAHT-CF và ASA-CF để dễ dàng lựa chọn nhựa in hơn.

Tiêu chí So sánh	PAHT-CF	ASA-CF
Vật liệu nền	Nylon (PA12) + Sợi Carbon	ASA + Sợi Carbon
Biến dạng nhiệt (HDT)	~194°C (0.45 MPa)	~110°C (0.45 MPa)
Độ cứng vững (Mô-đun uốn)	4230 MPa	3740 MPa
Độ hút ẩm	~0.88% (Bão hòa)	~0.33% (Bão hòa)
Nhiệt độ Đầu phun	260–290°C	250–280°C
Nhiệt độ Bàn in	80–100°C	80–100°C
Tình huống Ứng dụng	Các bộ phận cấu trúc chức năng, Đồ gá/Định vị (Jigs/Fixtures), Sản xuất lô nhỏ	Các bộ phận ngoài trời, mô hình lớn, các bộ phận trang trí chịu thời tiết

Các điểm Lưu ý khi In

Sấy khô: Sử dụng AMS HT (85 °C) hoặc bàn nhiệt máy in (90–100 °C, đóng kín buồng in) trong ít nhất 12 giờ.

Loại Nhựa in	Lò nướng thông thường	Sấy bằng Bàn nhiệt	AMS HT
ASA-CF	80 °C, 8 h	90–100 °C, 12 h	85 °C, 12 h
PAHT-CF	80 °C, 8–12 h	90–100 °C, 12 h	85 °C, 12 h

Phần cứng: Sử dụng đầu phun thép tôi (hardened steel), khuyến nghị 0.4 / 0.6 / 0.8 mm (0.6 mm cho hiệu suất tốt nhất). Tránh dùng đầu phun 0.2 mm (dễ bị tắc nghẽn). Nên sử dụng chất tăng cường độ bám dính bàn in, chẳng hạn như keo. Không tương thích với AMS Lite.
Môi trường: In trong buồng kín để duy trì nhiệt độ ổn định và ngăn ngừa cong vênh.
Tốc độ in PAHT-CF: <100 mm/s
Tốc độ in ASA-CF: <250 mm/s
Tháo gỡ Support: Tháo gỡ các cấu trúc support kịp thời. Việc khó tháo support hoặc bề mặt bị biến dạng thường là dấu hiệu cho thấy nhựa bị ẩm, cần phải sấy khô lại.
Bảo quản: Bảo quản nhựa in trong môi trường kín với độ ẩm <20% RH.

Đề xuất Lựa chọn Nhựa in

PAHT-CF: Tốt nhất cho các bộ phận cơ khí chức năng có độ bền cao, chịu nhiệt cao và chịu tải trọng lớn khi có sẵn thiết bị sấy và gia nhiệt cấp công nghiệp (bàn in 100 °C + buồng in kín).
ASA-CF: Phù hợp cho sử dụng ngoài trời, chịu thời tiết, các vỏ bọc bảo vệ/vỏ máy lớn. Mang lại nguy cơ hỏng bản in thấp hơn và yêu cầu thiết bị thấp hơn so với PAHT-CF, cân bằng giữa hiệu suất và khả năng in ấn.
