Hướng dẫn cách thực hiện căn chỉnh bàn máy thủ công trên H2D

Điều hướng

Điều chỉnh bàn in thủ công là gì?

Điều chỉnh bàn in thủ công, hay còn gọi là cân bằng bàn in bằng tay, là quá trình điều chỉnh bàn in bằng tay để đảm bảo nó hoàn toàn bằng phẳng và song song với vòi phun của máy in.

Mặt bàn in phẳng là yếu tố quan trọng để đạt được chất lượng in cao, vì nó đảm bảo lớp sợi nhựa đầu tiên bám dính đồng đều lên bề mặt in. Máy in H2D được trang bị hệ thống cân bằng bàn in tự động (ABL), có thể bù đắp cho hầu hết các sai lệch trong quá trình cân bằng bàn in và việc hiệu chỉnh bằng tay thường chỉ cần thiết nếu có những sai sót đáng kể trong việc căn chỉnh bàn in, thường là do va chạm trong quá trình vận chuyển hoặc các công việc bảo trì như thay thế bàn in.

Thực hiện quy trình Bed Tramming có thể giúp tăng độ chính xác của lớp in đầu tiên, đồng thời giảm thiểu các điều chỉnh tự động mà máy in cần thực hiện trong quá trình in. Chúng tôi chỉ khuyến nghị thực hiện việc này nếu có vấn đề cụ thể cần được khắc phục.

Các điều kiện tiên quyết trước khi bắt đầu các thao tác

Trước khi bắt đầu quy trình cân chỉnh bàn in thủ công, bạn cần thực hiện một số thao tác nhất định.

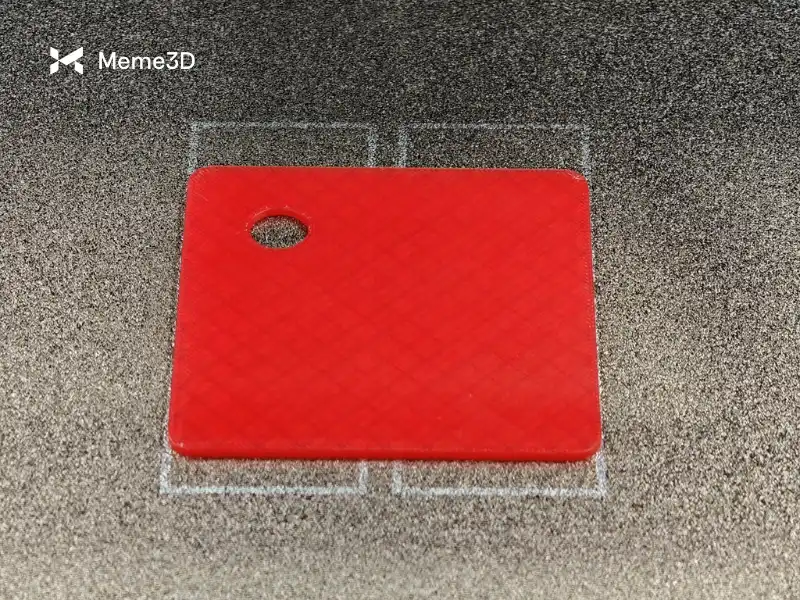

Khối hỗ trợ cân bằng thủ công cho máy in 3D

Việc in tệp Manual Leveling Assistant Block.3mf là rất quan trọng.

Thiết kế này giúp duy trì khoảng cách an toàn giữa vòi phun và bàn in trong quá trình cân bằng thủ công, ngăn ngừa vòi phun làm trầy xước bề mặt.

Tải xuống mã G-code để cân bằng

Tải xuống tệp mã G đi kèm và sao chép nó vào ổ USB. h2d_manual_bed_screws_adjust_assistv2.gcode .

Quan trọng! Không lưu tập tin vào bất kỳ thư mục nào hiển thị trên ổ USB. Tập tin phải được lưu ở thư mục gốc.

Chuyển vòi phun bên trái sang vòi phun bên phải.

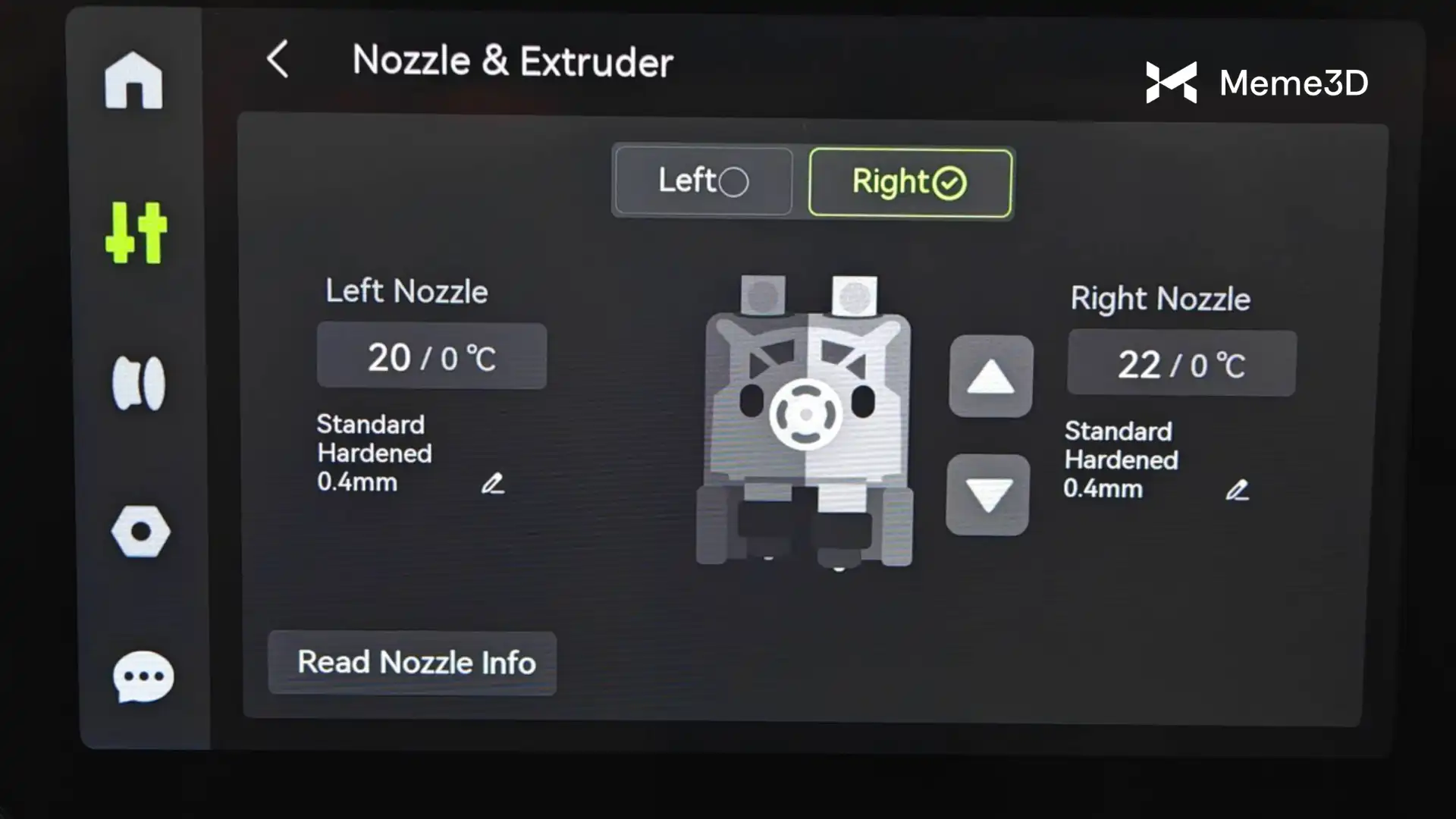

Bạn cần chuyển cụm vòi phun bên tría sang vòi phun bên phải để tránh va chạm khi điều chỉnh các vít bàn nhiệt. Để làm điều này, hãy vào phần Điều khiển và nhấp vào Vòi phun & Bộ đùn . Sau đó, chọn tùy chọn Bên phải.

Vệ sinh bàn nhiệt và cụm đầu phun.

Tháo tấm PEI và đảm bảo bề mặt bàn nhiệt sạch sẽ.

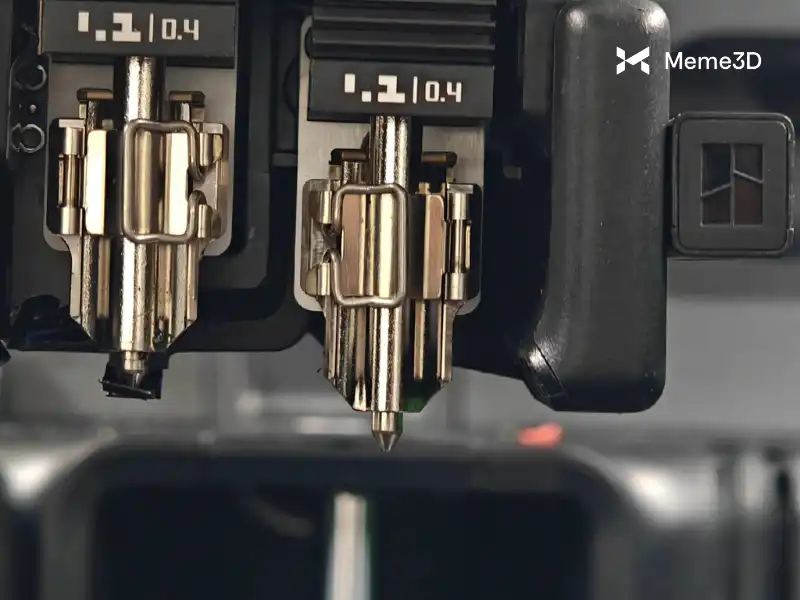

Hãy đảm bảo đầu phun sạch sẽ và không còn cặn bẩn. Nếu cần, hãy làm nóng và lau sạch để đảm bảo đầu phun hoàn toàn sạch sẽ.

Nới lỏng các ốc vít cố định bàn nhiệt

Trước tiên, hãy nới lỏng bảy ốc vít cố định. Cụ thể, nới lỏng bốn ốc vít ở mỗi bên của bàn nhiệt và ba ốc vít ở phía dưới.

Lưu ý: Đối với bàn nhiệt, chỉ nới lỏng bảy ốc vít cố định. Không tháo chúng hoàn toàn, vì điều này sẽ gây khó khăn cho việc lắp đặt lại sau này.

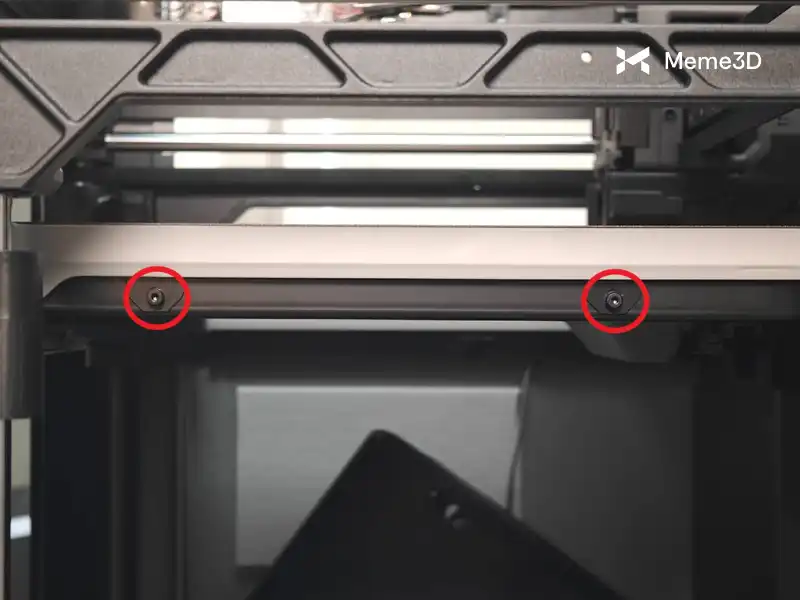

Dưới đây là hình ảnh các ốc vít ở phía bên phải.

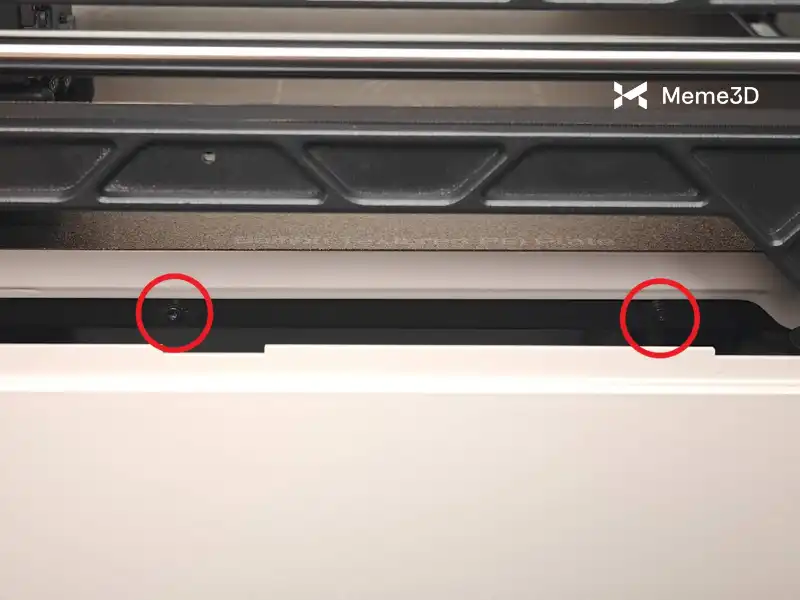

Những hình bên trái được hiển thị bên dưới.

Trước khi nới lỏng các ốc vít, bạn có thể nâng nhẹ bàn nhiệt lên để tránh gây cản trở cho quạt làm mát bộ phận phụ ở phía bên trái.

Tiếp theo, bạn cần nới lỏng các ốc vít phía dưới và ba ốc vít cố định.

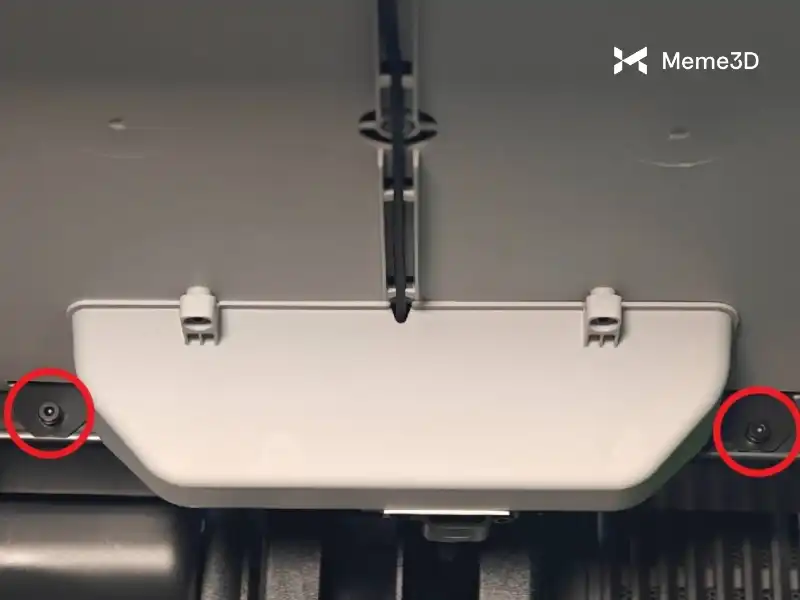

Hình ảnh các ốc vít ở phía dưới mặt sau được hiển thị bên dưới.

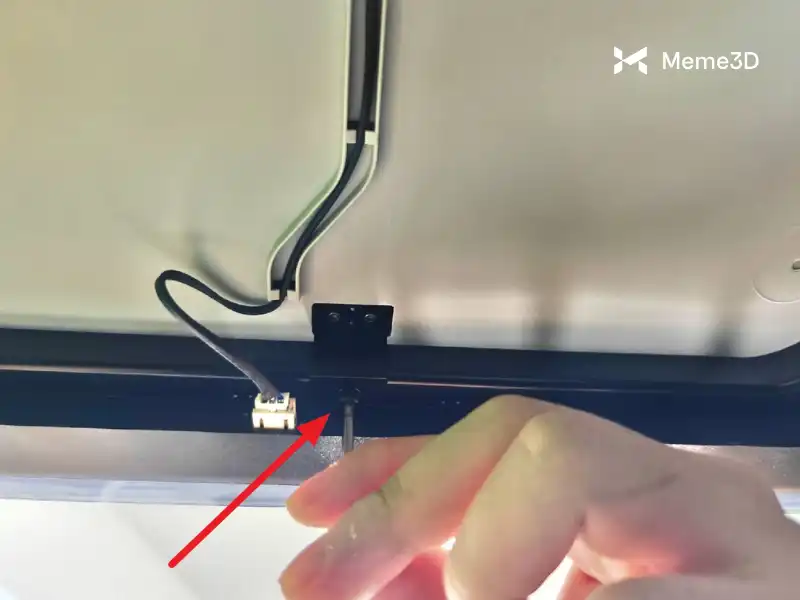

Dưới đây là hình ảnh phần phía trước.

Siết chặt các ốc vít cân bằng bàn in.

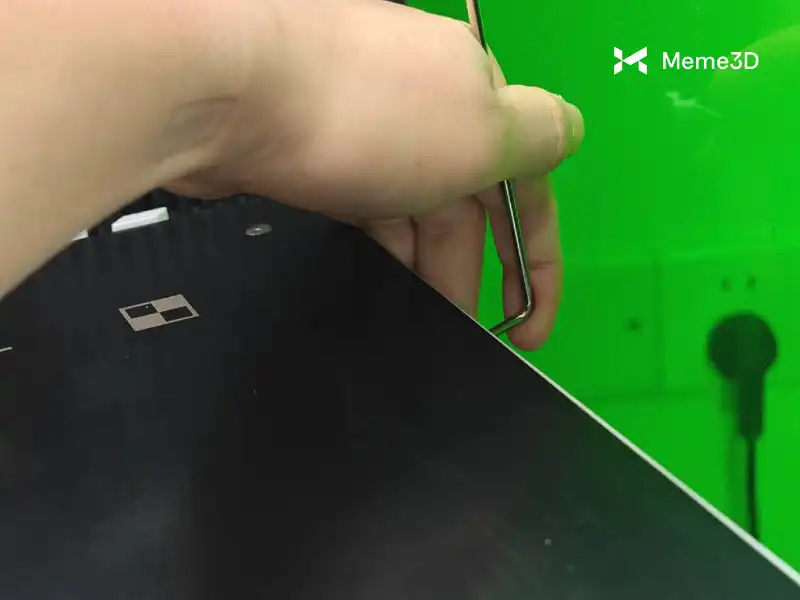

Sau khi nới lỏng các ốc vít cố định bàn nhiệt, hãy ấn vào từng góc của giường để kiểm tra xem có bị bật trở lại hay không. Nếu các góc bật trở lại bình thường, điều đó cho thấy các ốc vít đã được nới lỏng thành công.

Tại sao việc siết chặt lại cần thiết?

Trong quá trình cân bằng bàn in thủ công, mỗi vít ở góc được điều chỉnh bằng tay. Để đảm bảo điểm bắt đầu nhất quán, hãy siết chặt hoàn toàn cả bốn vít ở góc (vặn hết cỡ). Điều này thiết lập khoảng cách từ vòi phun đến bàn in ở mức tối đa, chuẩn hóa trạng thái ban đầu.

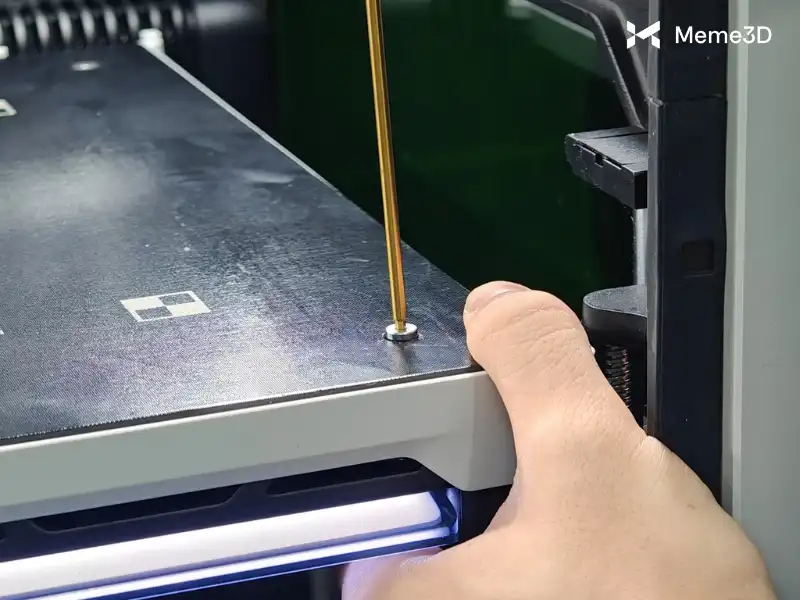

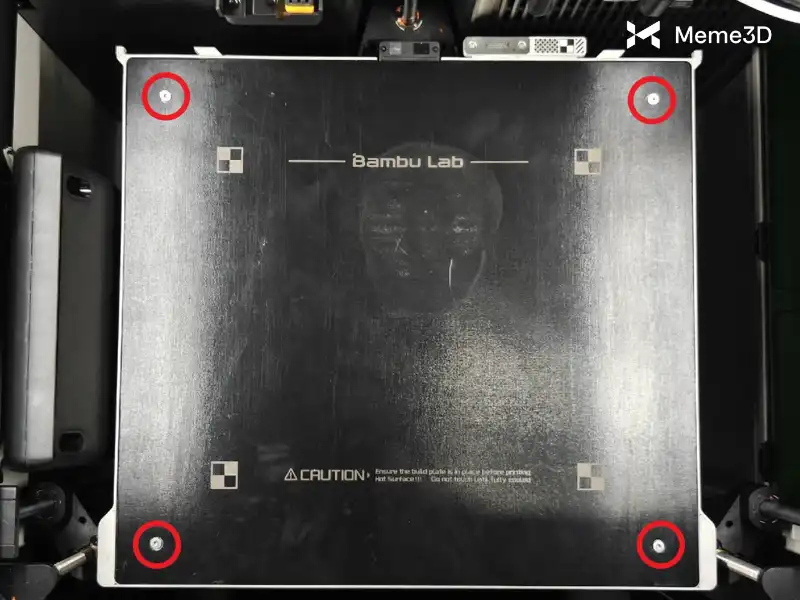

Siết chặt cả bốn vít điều chỉnh độ cao cho đến khi không thể vặn thêm được nữa.

Trong quá trình siết chặt, nên nhẹ nhàng giữ giường và kiểm tra xem vít đã được siết chặt hoàn toàn chưa.

Sau khi siết chặt, cả bốn góc của bàn in phải chắc chắn, không bị đàn hồi trở lại.

Cách thực hiện việc cân bằng bàn in thủ công

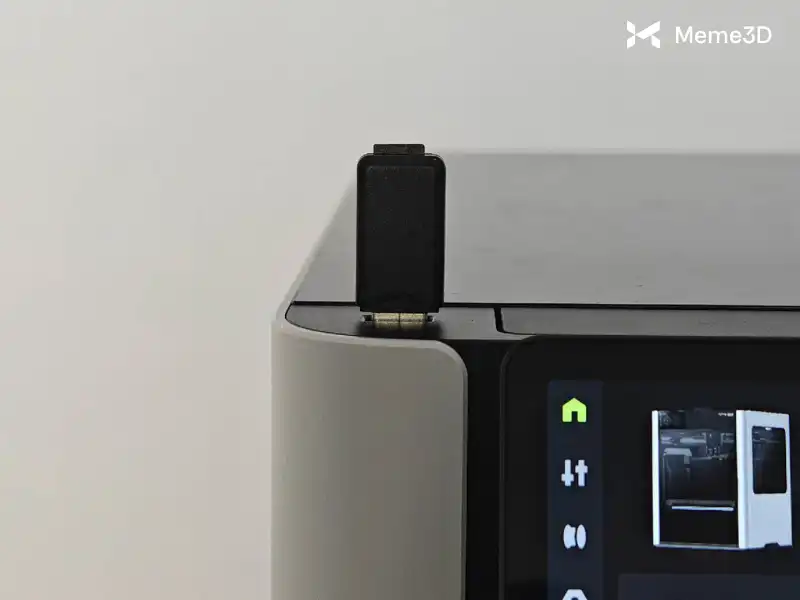

Cắm ổ USB chứa mã G-code cân bằng mà chúng ta đã sao chép trước đó vào cổng USB của máy in.

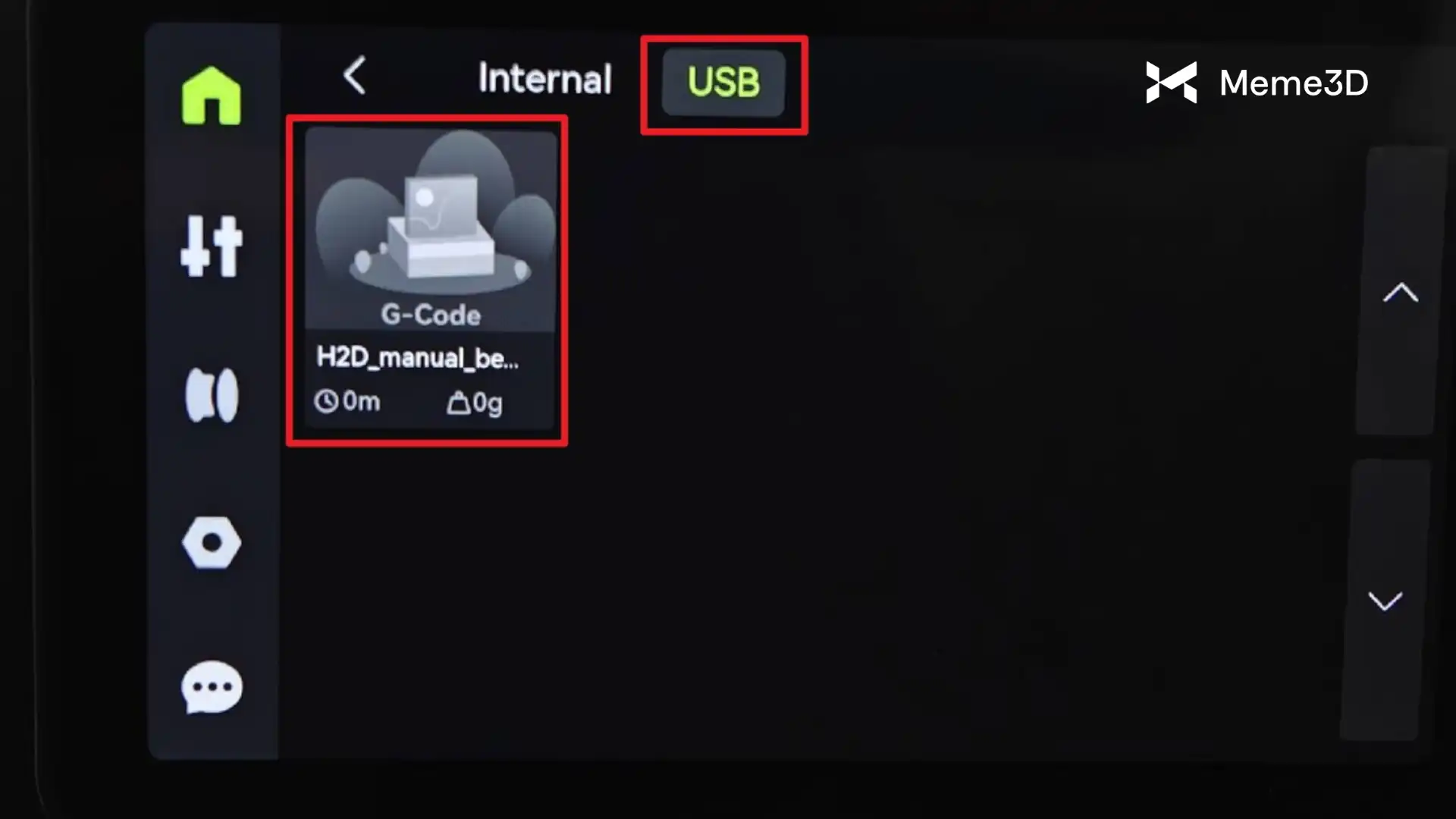

Sau khi được phát hiện, màn hình máy in sẽ hiển thị danh sách tệp. Chọn tệp mã G để cân bằng và nhấn “Bắt đầu in”.

Sau khi chạy tệp mã G, máy in sẽ tự động đưa tất cả các trục về vị trí ban đầu và di chuyển đầu dò để dò từng góc của bàn in. Đầu dò sẽ dừng lại ở mỗi góc trong 30 giây và lặp lại quá trình này ba vòng đầy đủ để đảm bảo cân bằng chính xác.

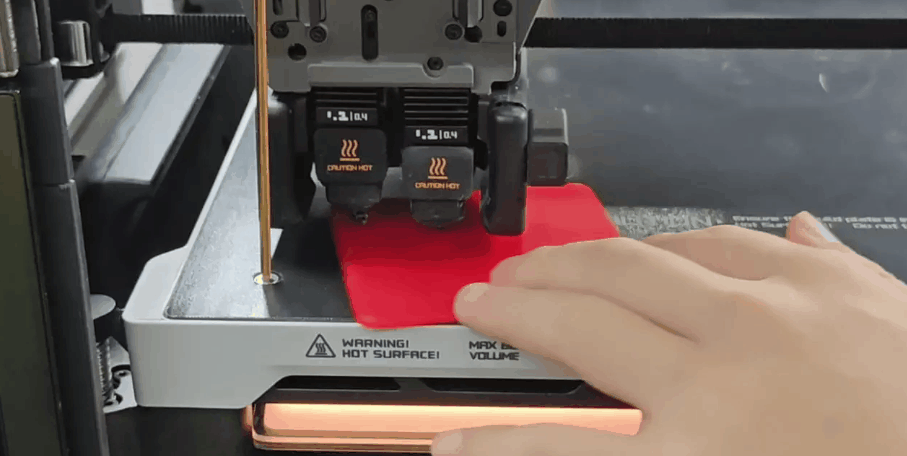

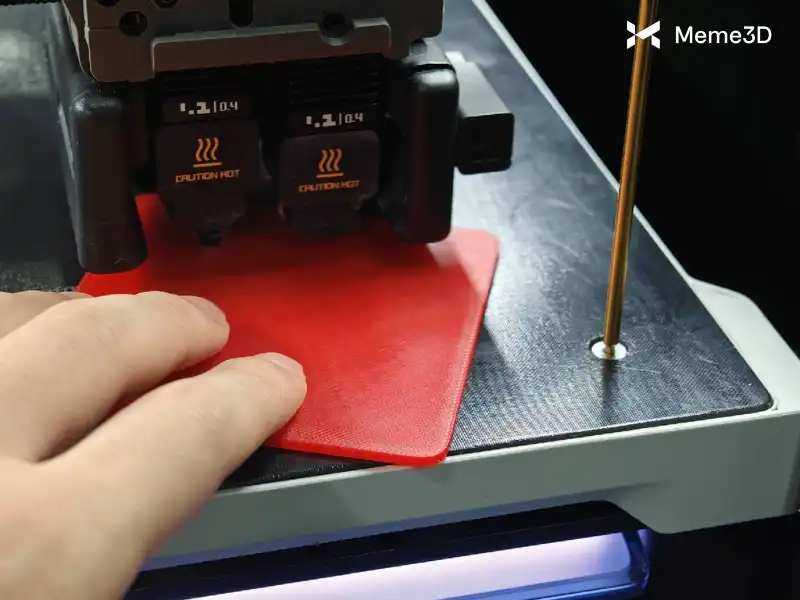

Đầu phun sẽ tự động di chuyển đến điểm cân bằng phía trước bên trái. Sau đó, đặt một vật cảm biến cân bằng (chẳng hạn như khối hỗ trợ cân bằng thủ công mà chúng ta đã in trước đó, một miếng đệm kim loại 2 mm hoặc một mảnh giấy) giữa vòi phun và bàn in. Sau đó, nhẹ nhàng xoay vít cân bằng cho đến khi vòi phun chạm nhẹ vào vật cảm biến. Bạn sẽ cảm thấy một lực cản nhẹ khi xoay.

Mẹo: Vặn ốc cân bàn theo chiều kim đồng hồ sẽ hạ thấp bàn in, làm tăng khoảng cách giữa đầu phun và bàn. Vặn ngược chiều kim đồng hồ sẽ nâng bàn in lên, làm giảm khe hở này.

Tiếp tục căn chỉnh kỹ ba góc còn lại theo cách tương tự, hãy đảm bảo rằng lực cản bạn cảm thấy khi trượt thước đo (thước lá/tờ giấy) là đồng nhất tại cả bốn điểm để mặt bàn in đạt được độ phẳng tuyệt đối.

Mã G-code sẽ thực hiện 3 vòng cân bàn, nghĩa là mỗi điểm sẽ được kiểm tra lại 3 lần. Bạn sẽ có nhiều lượt để điều chỉnh các con ốc một cách tỉ mỉ. Chúng tôi khuyến nghị bạn nên hoàn thành cả ba vòng để đạt được kết quả chính xác nhất.

Cảnh báo: Khi bàn máy bắt đầu tự động hạ xuống, hãy dừng ngay việc vặn vít và tháo cờ lê lục giác cùng thước đo độ cao để tránh va chạm với đầu máy đang di chuyển.

Nếu sau khi hoàn thành cả ba vòng mà bàn in vẫn không bằng phẳng: Hãy siết chặt lại cả bốn ốc vít cân bằng và chạy lại mã G-code cân bằng từ đầu.

Siết chặt các ốc vít cố định bàn in.

Sau khi hoàn tất các điều chỉnh cân bằng, hãy siết chặt 4 ốc vít ở hai bên trái và phải của bàn in, cũng như 2 ốc vít phía dưới để tránh bất kỳ sự thay đổi nào về chiều cao bàn in trong các lần in sau.

Lưu ý: Không cần siết chặt ốc vít gần cửa trước sau khi đã hoàn tất việc cân bằng.

Hình ảnh bên dưới cho thấy bốn con ốc vít ở bên phải bàn in mà bạn cần siết chặt.

Hình ảnh bên dưới cho thấy ốc vít ở phía bên trái bàn in.

Ngoài ra, hãy siết chặt hai con ốc phía dưới giường (phía sau).

Ốc vít phía trước như hình bên dưới không cần siết chặt sau khi cân chỉnh, vì nó được thiết kế để bảo vệ trong quá trình vận chuyển. Để lỏng ốc vít này giúp ngăn không cho mặt bàn bị nâng quá cao ở khu vực đó. Siết quá chặt có thể dẫn đến bề mặt bàn không bằng phẳng.

Hoàn thành quá trình cân bằng bàn in thủ công

Giờ đây, khi bàn nhiệt đã được căn chỉnh vật lý, bạn có thể hoàn tất thao tác bằng cách bắt đầu quy trình cân bằng bàn in tự động.

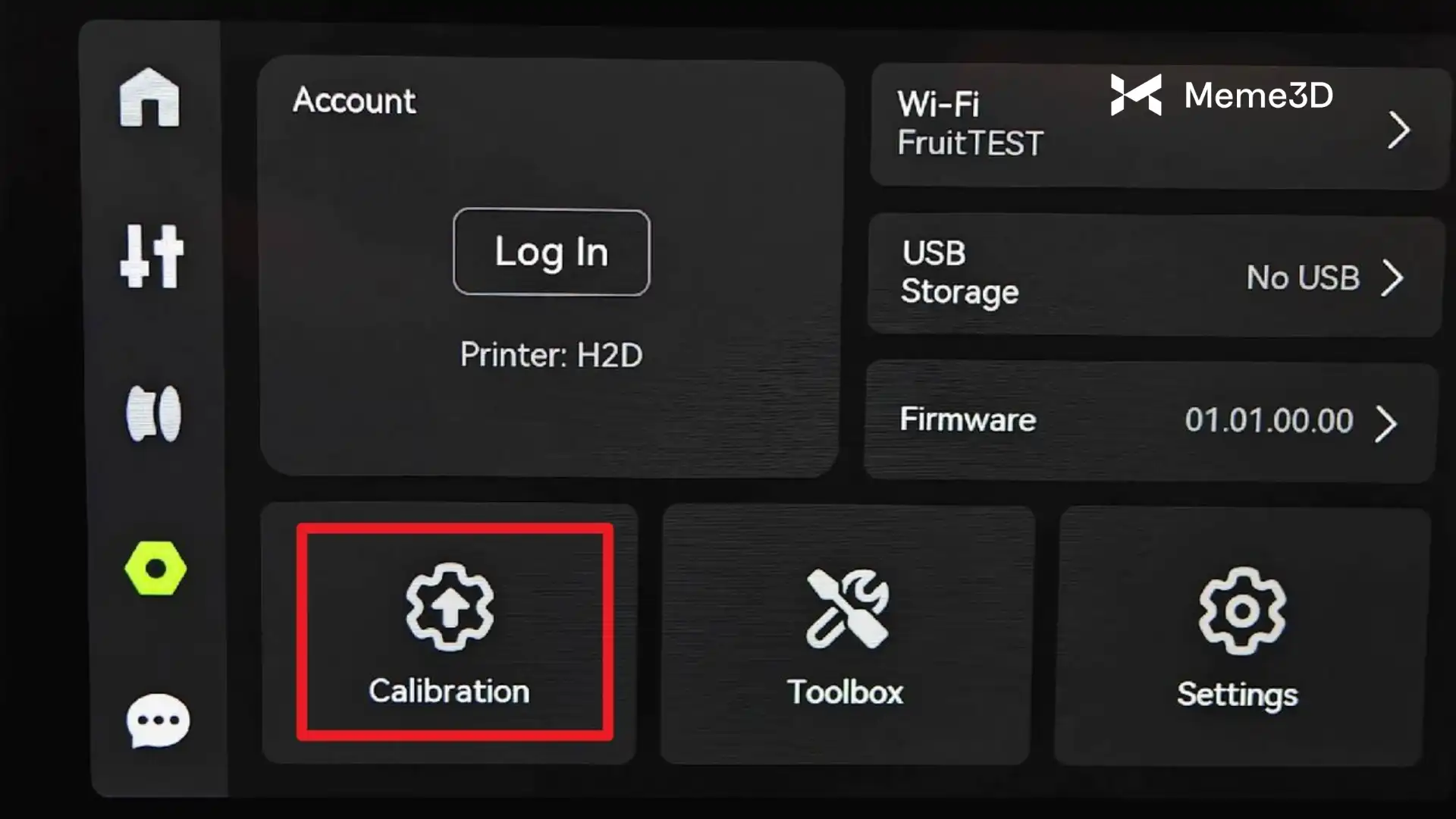

Đầu tiên, lắp tấm PEI lên bàn nhiệt, sau đó vào phần cài đặt, rồi nhấn vào Hiệu chuẩn.

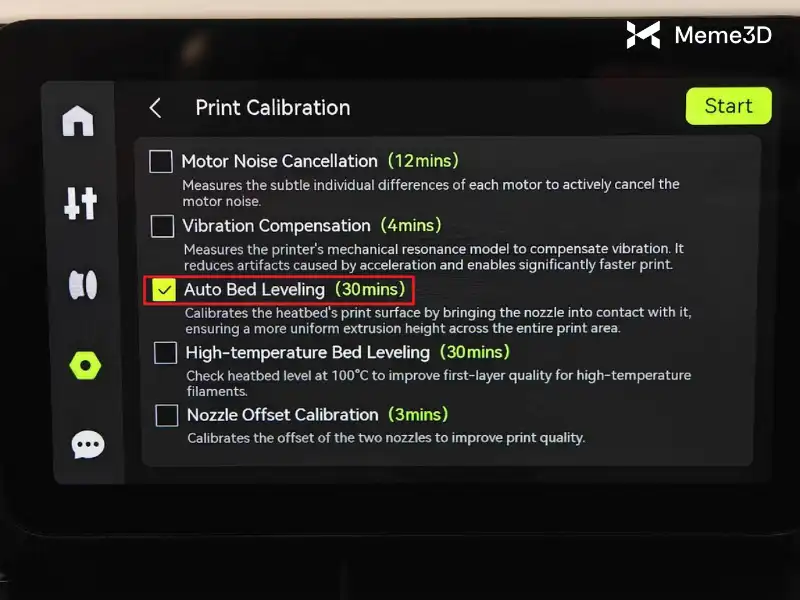

Trong cửa sổ hiện ra, chọn Tự động cân bằng bàn in , sau đó nhấn Bắt đầu.

Thao tác này sẽ thiết lập một lưới bàn in (bed mesh) mới để sử dụng cho lần in kế tiếp.
