Kéo nguội là gì?

Kỹ thuật kéo nguội là một phương pháp bảo trì trong in 3D được sử dụng để làm sạch bên trong vòi phun của máy in bằng cách loại bỏ mảnh vụn, tắc nghẽn hoặc sợi nhựa thừa. Quá trình này bao gồm việc làm nóng vòi phun để làm mềm sợi nhựa, sau đó làm nguội để sợi nhựa đông cứng một phần, rồi kéo nó ra để loại bỏ các chất gây ô nhiễm.

Sợi nhựa hoạt động như một “nút bịt” liên kết với cặn bẩn bên trong vòi phun trong giai đoạn làm nguội. Việc rút sợi nhựa ra sẽ giúp loại bỏ các chất bẩn, chẳng hạn như sợi nhựa bị cháy, bụi bẩn hoặc các vật cản nhỏ.

Thực hiện quy trình kéo nguội thường xuyên giúp dòng chảy sợi nhựa được trơn tru và thích hợp để đảm bảo quá trình đùn nhựa diễn ra đều đặn. Ngăn ngừa các lỗi in như thiếu nhựa hoặc các đường in không đồng nhất. Nên thực hiện việc này định kỳ, đặc biệt là khi chuyển từ loại sợi nhựa này sang loại sợi nhựa khác.

Những điều quan trọng cần biết

1. Bạn có thể thực hiện kéo nguội với nhiều loại sợi in khác nhau và nhiệt độ sử dụng cũng khác nhau tùy thuộc vào loại sợi. Ví dụ dưới đây sử dụng PLA, nhưng bạn cũng có thể thực hiện với Nylon, ABS, ASA, v.v.
2. Nếu có vật cản bên trong đầu phun, bạn có thể không thực hiện được thao tác này trước khi loại bỏ vật cản. Hãy làm theo hướng dẫn trên wiki để thông tắc đầu phun H2D .
3. Nếu trước đây bạn đã in bằng sợi nhựa thông thường và giờ dự định in bằng TPU, thì việc kéo nguội (cold pull) để loại bỏ bất kỳ sợi nhựa nào còn sót lại trong đầu phun là điều rất nên làm. TPU có tính dẻo và có thể không đẩy được sợi nhựa còn sót lại bên trong đầu phun ra ngoài, dẫn đến tắc nghẽn.
4. Nếu động cơ đùn H2D thường xuyên báo lỗi quá tải trong điều kiện lưu lượng in bình thường, điều đó cho thấy lực cản của vòi phun quá lớn và gợi ý rằng việc kéo nguội có thể giúp khắc phục vấn đề.

Lựa chọn các thông số kéo nguội

PLA hoặc PETG thường cho kết quả tốt nhất khi sử dụng phương pháp kéo nguội (cold pull). Không nên sử dụng loại sợi khác cho phương pháp này vì chúng dễ bị rách và để lại nhiều cặn hơn bên trong vòi phun.

Một số loại sợi nhựa có thể được thiết kế đặc biệt để sử dụng trong quá trình kéo nguội hoặc làm sạch. Hãy chắc chắn tuân thủ chặt chẽ hướng dẫn của nhà sản xuất nếu sử dụng các loại sợi nhựa này.

Lựa chọn đầu đùn

Cả hai đầu đùn bên trái và bên phải đều hỗ trợ chức năng kéo nguội tự động. Nếu bạn đang thực hiện kéo nguội trên vòi phun HF, chúng tôi khuyên bạn nên sử dụng đầu đùn bên phải (bằng cách đổi đầu phun bên trái sang bên phải nếu cần) để cải thiện đáng kể tỷ lệ thành công của quá trình kéo nguội.

Lựa chọn vòi phun

Hãy lưu ý các đặc tính vật lý hoặc kích thước của vòi phun sẽ được sử dụng cho quy trình kéo nguội. Vì các kích thước vòi phun khác nhau (0,2mm, 0,4mm, v.v.) và kiểu dáng (thép tôi cứng tiêu chuẩn, thép tôi cứng lưu lượng cao) có các yêu cầu khác nhau, chúng tôi đã thiết lập sẵn các thông số tương ứng cho từng loại vòi phun.

Lựa chọn nhiệt độ xả

Nhiệt độ xả phải tương ứng với nhiệt độ cao nhất của sợi nhựa đã đi qua vòi phun, vì cặn bẩn tương ứng cần ít nhất nhiệt độ đó để được loại bỏ.

1. 250°C : Thích hợp cho các loại sợi in nhiệt độ thấp như PLA, PETG, TPU, PVA, v.v.
2. 290°C : Thích hợp cho các loại sợi in chịu nhiệt cao như ABS, ASA, PA, PC, PET, v.v.
3. 320°C : Thích hợp cho các loại sợi in chịu nhiệt cực cao như PPS, PPA, v.v.

Nếu bạn không chắc nên chọn nhiệt độ nào, bạn nên dựa vào nhiệt độ sử dụng cao nhất của các sợi nhựa mà bạn đang có để xác định nhiệt độ xả.

Lựa chọn nhiệt độ kéo nguội

Phương pháp “Cold pulling” (kéo nguội) hoạt động bằng cách kiểm soát chính xác nhiệt độ vòi phun và tận dụng tính chất đàn nhớt của vật liệu để tách các tạp chất bám trên thành vòi phun một cách vật lý. Máy H2D đã có sẵn các bảng thông số được cấu hình trước cho bạn, nhưng nếu cần điều chỉnh thủ công, vui lòng tham khảo bài viết chi tiết hơn trên wiki về “Bảo trì và Vệ sinh vòi phun H2D bằng phương pháp Cold Pull“.

Cách thực hiện phương pháp kéo nguội trên máy H2D

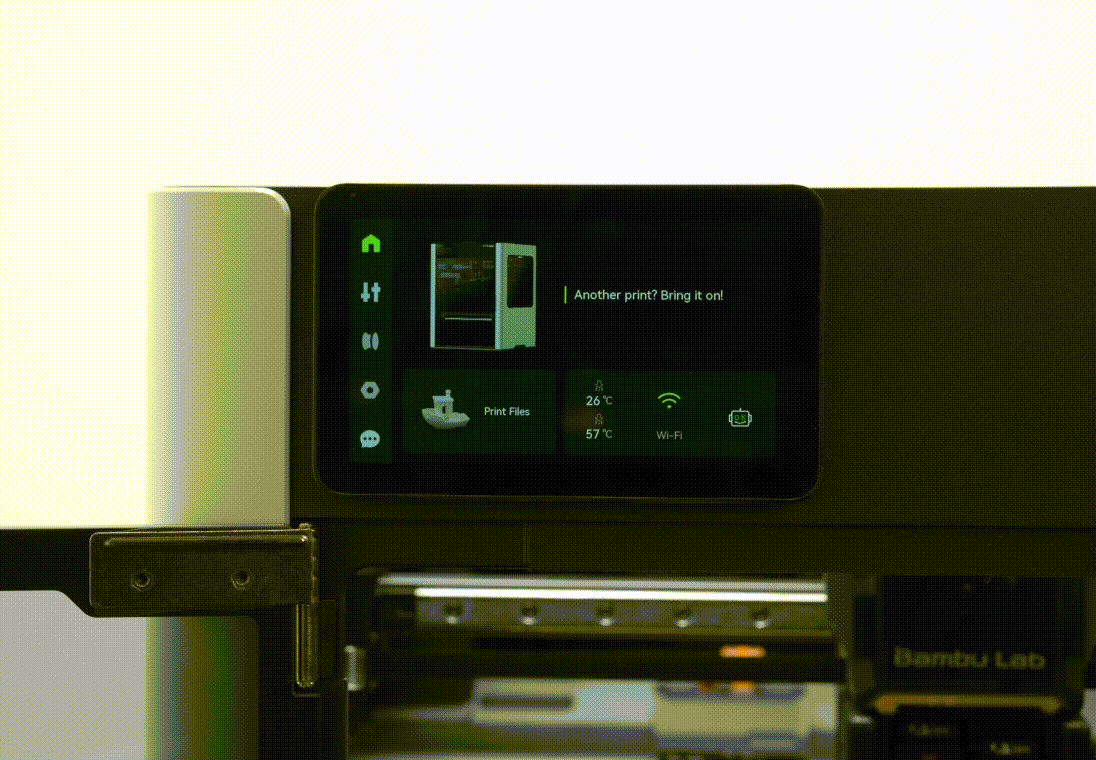

Trên màn hình H2D, điều hướng đến tab Cài đặt > Hộp công cụ > Bảo trì kéo nguội vòi phun.

Nhấn tiếp theo, sau đó chọn các thông số cho quy trình trên màn hình như đã hướng dẫn trước đó. Ảnh động bên dưới hiển thị các thông số được thiết lập cho Vòi phun bên phải, với vòi phun tiêu chuẩn 0,4mm và sử dụng sợi nhựa PLA.

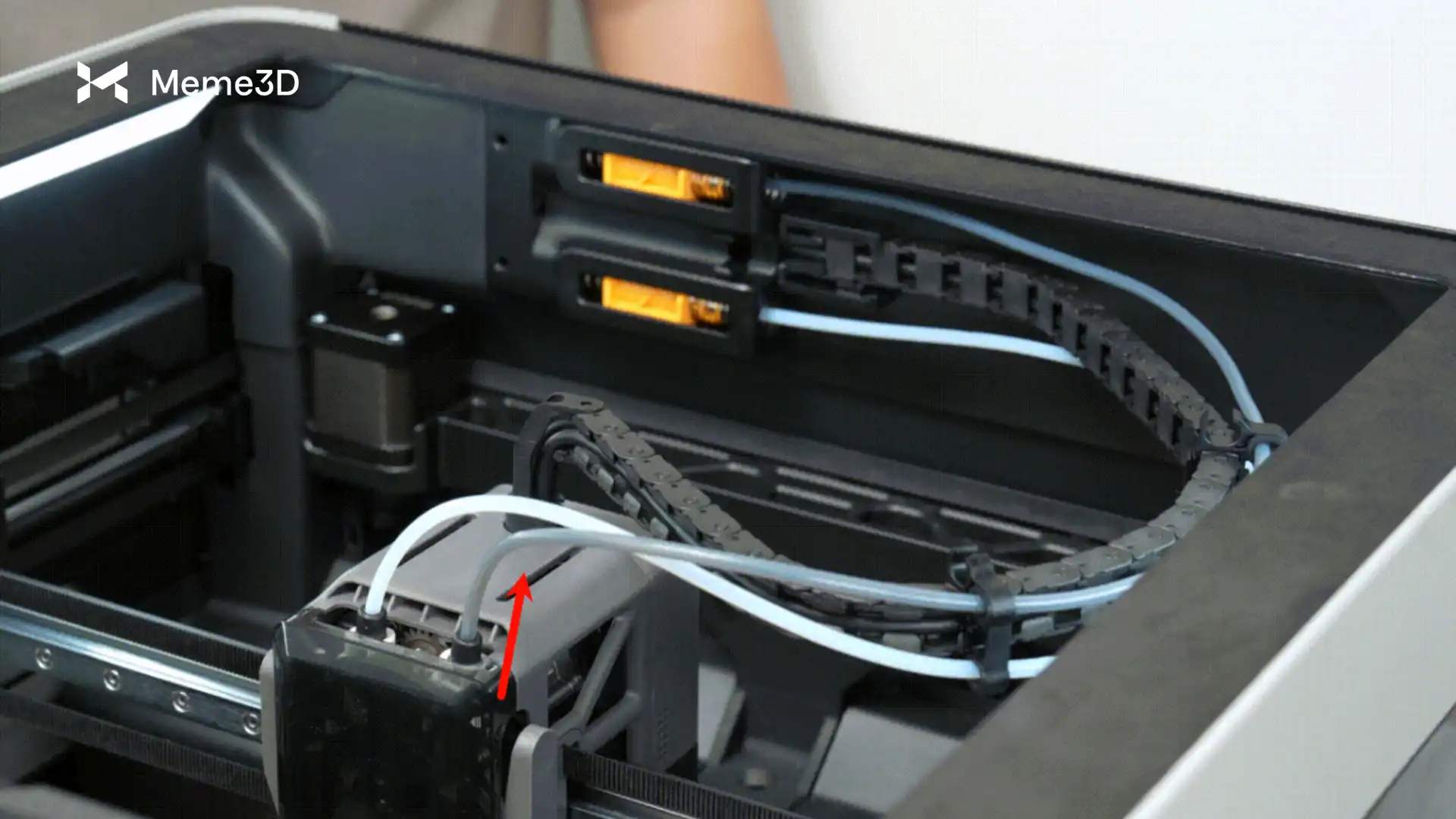

Tháo rời ống PTFE

Vì ví dụ của chúng ta đang sử dụng đầu phun bên phải cho quá trình kéo nguội, nên trong khi chờ vòi phun đạt đến nhiệt độ cần thiết, chúng ta nên tháo ống PTFE cấp nhựa cho đầu phun bên phải.

Xả nhựa tự động và kéo nguội

Sau khi đầu phun đạt đến nhiệt độ cài đặt và đầu in cùng bàn nhiệt di chuyển đến vị trí đã định, hãy cắt ít nhất 30 cm (khoảng 30 cm) sợi nhựa và nạp vào đầu phun tương ứng.

Trong quá trình này, máy sẽ tự động thực hiện các thao tác xả và nạp lại sợi nhựa. Khi nhiệt độ giảm xuống mức cài đặt kéo nguội, bộ đùn sẽ tự động và từ từ kéo nguội sợi nhựa cho đến khi rút sợi nhựa ra hết mức có thể. Sau đó, bạn cần tự tay lấy sợi nhựa ra khỏi đầu đùn.

Ghi chú:

• Sau khi máy chuyển sang chế độ tự động, vòi phun sẽ nóng lên. Không chạm vào vòi phun để tránh bị bỏng.
• Trong quá trình súc rửa và kéo lạnh tự động của máy, khói có thể được tạo ra do nhiệt độ súc rửa cao. Vui lòng đóng nắp trước và nắp trên của máy, và chờ quá trình súc rửa hoàn tất trước khi mở chúng ra.
