Sau khi tìm hiểu các chức năng cơ bản của Bambu Suite ở chương trước, tôi tin rằng bạn đang rất háo hức muốn bắt đầu sử dụng module laser vào thực tế.

Hướng dẫn An toàn

Trước khi bắt đầu sử dụng module laser, vui lòng xem kỹ các hướng dẫn an toàn quan trọng này. Việc vận hành không đúng cách có thể dẫn đến hỏa hoạn, bỏng hoặc tổn thương mắt vĩnh viễn. Mặc dù thiết bị H2D được tích hợp các tính năng an toàn tiên tiến, chúng tôi đặc biệt khuyên bạn nên làm quen với các hướng dẫn này để ngăn ngừa tai nạn. Người dùng lần đầu nên xem video hướng dẫn dưới đây:

https://public-cdn.bblmw.com/wiki/H2D/safety-guidelines/Laser-safety-guidelines-EN.mp4

Các Lưu ý An toàn Quan trọng:

• Không bao giờ rời mắt khỏi thiết bị khi đang hoạt động: Luôn ở gần máy để bạn có thể nhấn nút dừng khẩn cấp ngay lập tức nếu cần.
• Chỉ sử dụng vật liệu phù hợp: Không gia công các bề mặt có độ phản xạ cao, vật liệu sinh ra khí độc khi nung nóng, hoặc bất kỳ vật liệu nào dễ cháy nổ.
• Giữ không gian làm việc sạch sẽ: Duy trì môi trường gọn gàng và loại bỏ bất kỳ mảnh vụn hoặc vật thể rời nào ra khỏi buồng máy.
• Đảm bảo thông gió tốt: Vận hành trong khu vực thông thoáng hoặc sử dụng hệ thống hút/lọc khói.

Tổng quan và Lắp đặt Module Laser

Sau khi hiểu rõ các hướng dẫn an toàn, chúng tôi sẽ giới thiệu ngắn gọn cho bạn về cấu trúc và đặc điểm của module laser.

Tổng quan về Module Laser

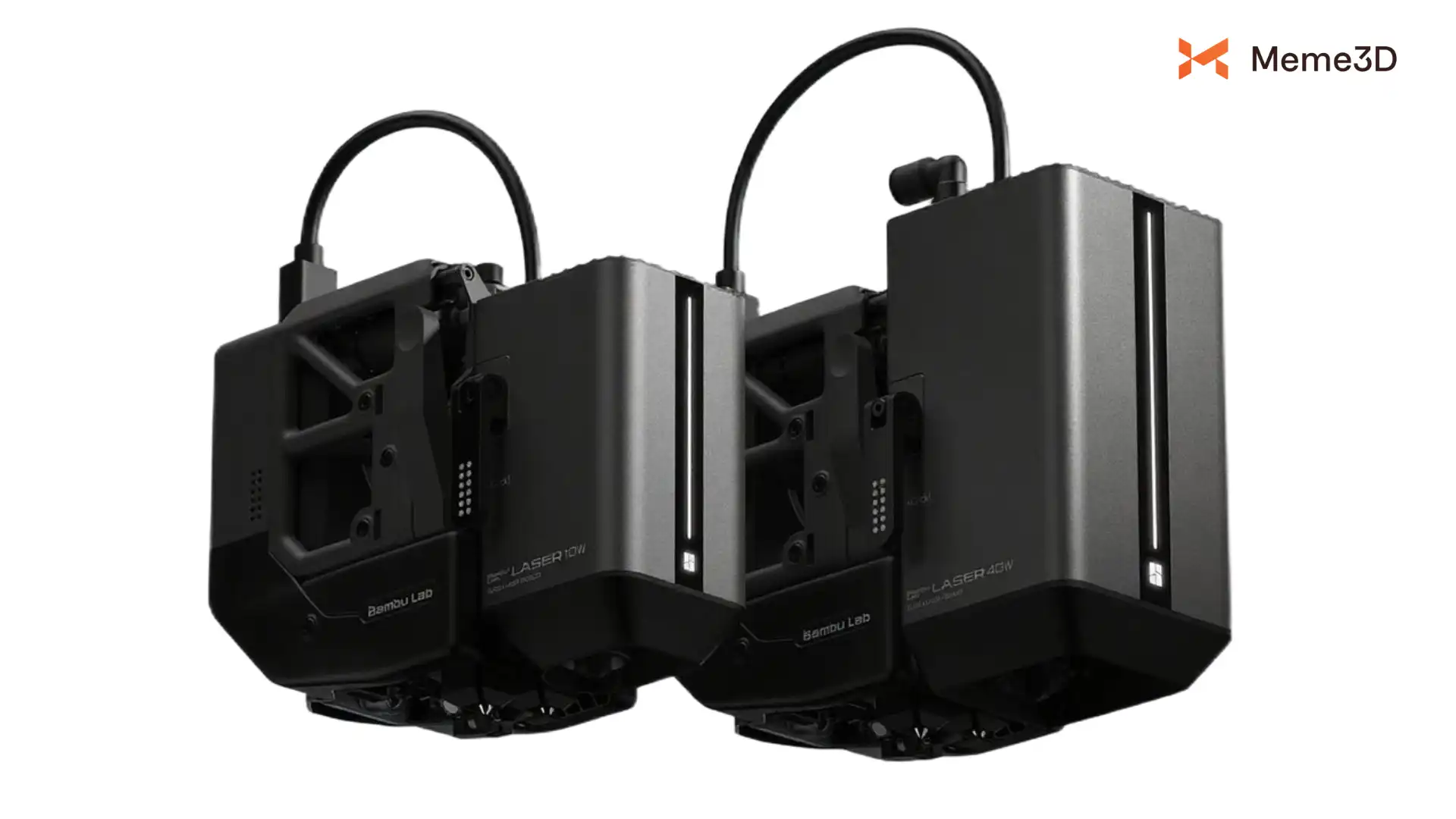

Module Laser là trái tim của bất kỳ quy trình gia công laser nào. Bambu Lab cung cấp hai phiên bản công suất khác nhau: 10W và 40W. Cả hai đều sử dụng laser bán dẫn màu xanh lam với bước sóng 455 nm ± 5 nm.

Hai module này khác biệt đáng kể về công suất, và khả năng cắt của chúng (tính theo độ dày) cũng khác nhau rõ rệt. Ví dụ, khi cắt ván ép gỗ basswood (basswood plywood) tiêu chuẩn:

• Module 40W: Có thể cắt vật liệu dày tới 15 mm.
• Module 10W: Có thể cắt vật liệu dày tới 5 mm.

Một điểm khác biệt quan trọng nữa là kích thước điểm laser (laser spot size). Module 10W có điểm tiêu cự nhỏ hơn module 40W, đồng nghĩa với việc nó mang lại độ chính xác khi khắc cao hơn, cho phép tái tạo các chi tiết sắc nét hơn.

Tại sao điểm laser lại có hình elip?

Hình dạng elip bắt nguồn từ đặc tính vật lý vốn có của laser bán dẫn. Vùng phát xạ của chất bán dẫn không phải là hình tròn hoàn hảo mà là một hình chữ nhật dẹt, với chiều rộng thường lớn hơn chiều dày. Ánh sáng phân kì nhanh hơn dọc theo trục nhanh (vuông góc với cạnh dài của hình chữ nhật) so với dọc theo trục chậm (song song với cạnh dài), dẫn đến chùm tia có hình elip tại điểm hội tụ.

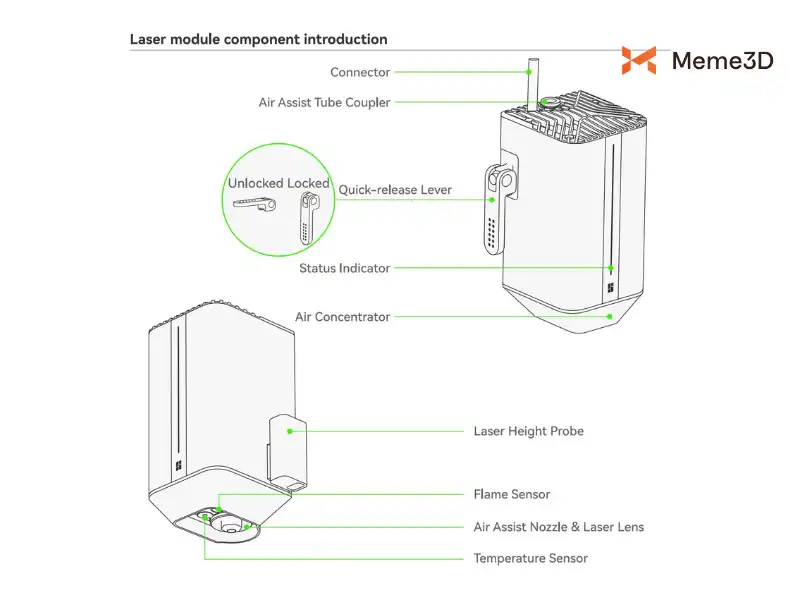

• Đầu cắm kết nối (Connector): Kết nối module laser với đầu công cụ (toolhead) của H2D, cung cấp điện và tín hiệu giao tiếp. Đèn LED trạng thái trên đầu công cụ sẽ sáng lên khi module đã sẵn sàng.
• Cần gạt tháo lắp nhanh (Quick-release Lever): Nằm ở bên cạnh module, được thiết kế để chuyển đổi nhanh chóng và tiện lợi giữa các module chức năng khác nhau. Khi ở trạng thái khóa, nó đảm bảo độ ổn định và an toàn trong quá trình vận hành.
• Khớp nối ống trợ khí (Air Assist Tube Coupler): Dùng để gắn ống cấp khí cho hệ thống luồng khí của module.
• Đầu phun trợ khí & Bộ gom khí (Air Assist Nozzle & Air Concentrator): Cả hai tạo thành hệ thống trợ khí. Máy bơm khí hút không khí từ bên ngoài, đầu tiên được gom lại bởi bộ gom khí và sau đó phun chính xác vào vùng làm việc qua đầu phun trợ khí. Điều này giúp ngăn ngừa cháy ngọn, cháy đen và đen cạnh trong quá trình gia công, cải thiện đáng kể chất lượng cắt và khắc.
• Cảm biến đo chiều cao Laser (Laser Height Probe): Sử dụng công nghệ vi radar hồng ngoại (micro-lidar) tích hợp để đo chính xác khoảng cách giữa module và bề mặt vật liệu. Điều này cho phép tự động lấy nét (auto-focus), đảm bảo tia laser luôn ở điểm tiêu cự tối ưu để gia công chính xác.
• Cảm biến ngọn lửa & Cảm biến nhiệt độ (Flame Sensor & Temperature Sensor): Các yếu tố then chốt của hệ thống an toàn. Cảm biến ngọn lửa phát hiện các đám cháy bất ngờ trong khu vực làm việc, trong khi cảm biến nhiệt độ theo dõi module và nhiệt độ xung quanh. Bất kỳ sự bất thường nào cũng sẽ kích hoạt tắt máy an toàn ngay lập tức.
• Thấu kính Laser (Laser Lens): Nằm bên trong đầu phun trợ khí. Đây là bộ phận bảo vệ quan trọng giúp ngăn bụi và mảnh vụn lọt vào đường truyền tia, đảm bảo truyền tải laser ổn định, chất lượng gia công đồng đều và kéo dài tuổi thọ của module.

Lắp ráp Module Laser

Vui lòng xem video dưới đây để biết hướng dẫn chi tiết về cách lắp ráp module laser:

https://www.youtube.com/watch?v=TVEhUJbQNXg

Quan trọng! Sau khi lắp ráp, vui lòng dọn sạch tất cả các vật thể lạ khỏi buồng máy, chẳng hạn như vụn nhựa in 3D còn sót lại hoặc màng bảo vệ. Những vật liệu này có thể bốc cháy trong quá trình gia công laser và gây ra tai nạn nghiêm trọng.

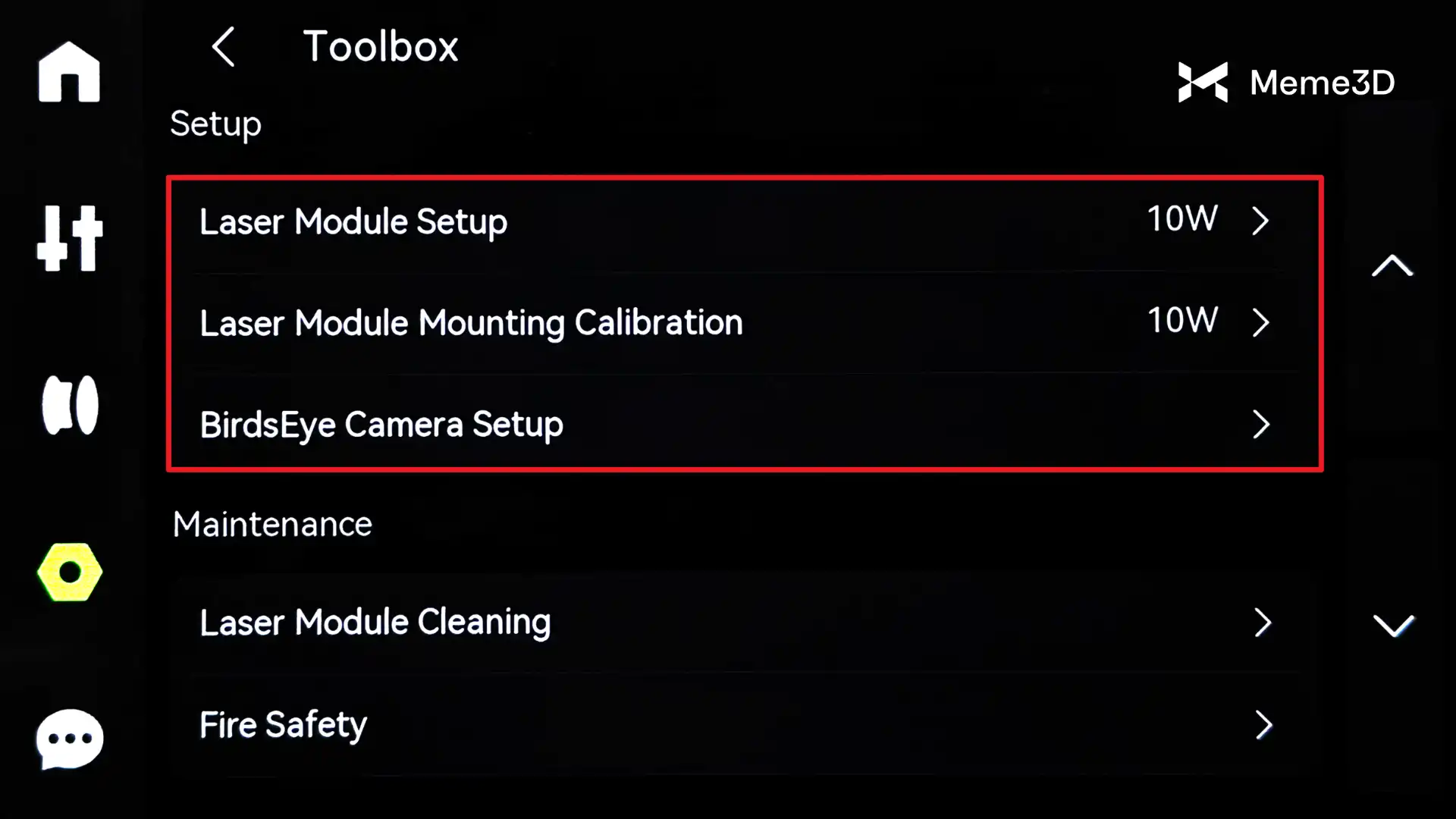

Khi sử dụng module laser lần đầu tiên, bạn phải hoàn thành ba bước khởi tạo dưới đây để đảm bảo căn chỉnh chính xác và hiệu suất tối ưu:

1. Thiết lập Module Laser (Laser Module Setup)

• Khi nào cần thực hiện: Lần đầu tiên bạn lắp module laser, hoặc nếu bạn thay thế bằng một module mới. Sau đó, bạn không cần lặp lại bước này trừ khi bạn thay đổi module một lần nữa.
• Tác dụng: Máy in sẽ tự động thiết lập đúng điểm hội tụ và khoảng cách laser để đảm bảo độ cắt và khắc chính xác.
• Những gì bạn cần: Đặt bàn nâng laser (laser platform) và thẻ căn chỉnh (phụ kiện đi kèm) lên bàn in (build plate) trước khi bắt đầu.

2. Căn chỉnh ngàm lắp Module Laser (Laser Module Mounting Calibration)

• Khi nào cần thực hiện: Sau mỗi lần bật nguồn, khởi động lại động cơ, hoặc mất bước (tình trạng động cơ bị mất vị trí tham chiếu), trước khi sử dụng module laser, bạn phải thực hiện căn chỉnh ngàm lắp. Hệ thống sẽ tự động nhắc nhở bạn khi cần căn chỉnh, thường là thông qua trang “Assistant” (Trợ lý) trên màn hình máy in.
• Tác dụng: Bước này báo cho máy in biết chính xác vị trí của module laser so với bàn in, giúp đường chạy laser luôn chính xác.

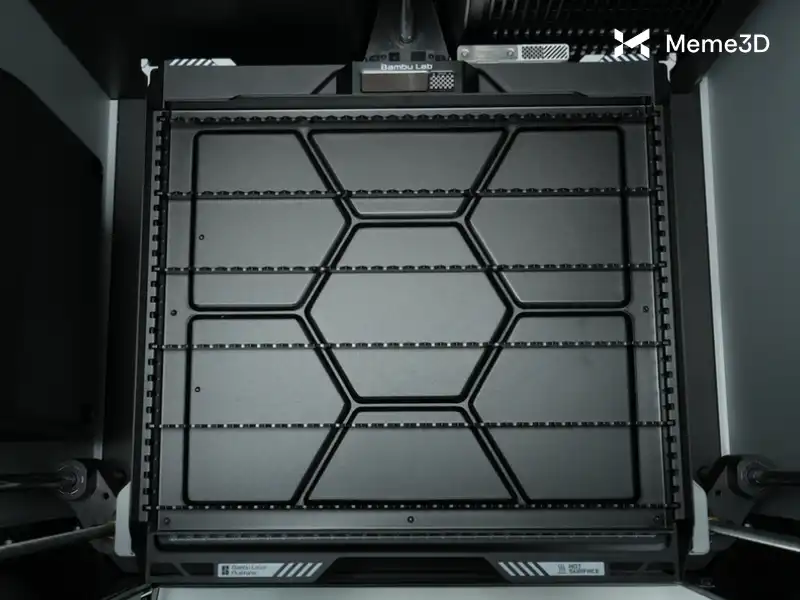

• Những gì bạn cần: Đặt bàn nâng laser trước khi bắt đầu.

3. Thiết lập Camera nhìn từ trên xuống (BirdsEye Camera Setup)

• Khi nào cần thực hiện: Camera góc nhìn từ trên xuống đã được hiệu chuẩn tại nhà máy, nhưng có thể bị xê dịch nhẹ trong quá trình vận chuyển. Để có độ chính xác tốt nhất, bạn nên chạy lại bước này.
• Tác dụng: Bước này hiệu chuẩn camera để hình ảnh xem trước trong phần mềm khớp với vị trí thực tế trên bàn in.

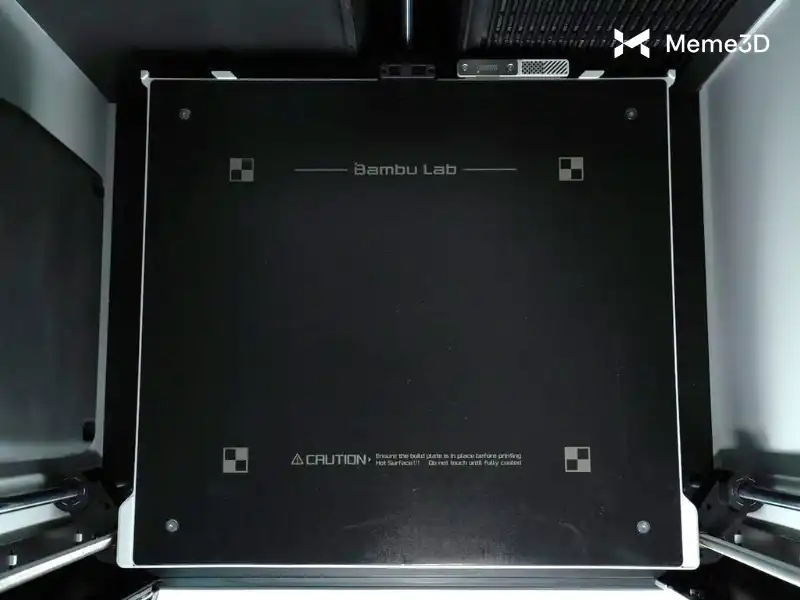

• Những gì bạn cần: Đảm bảo bàn in hoàn toàn trống. Camera phải nhìn rõ bốn điểm đánh dấu (markers) in trên bàn in.

Chuẩn bị Dự án của bạn

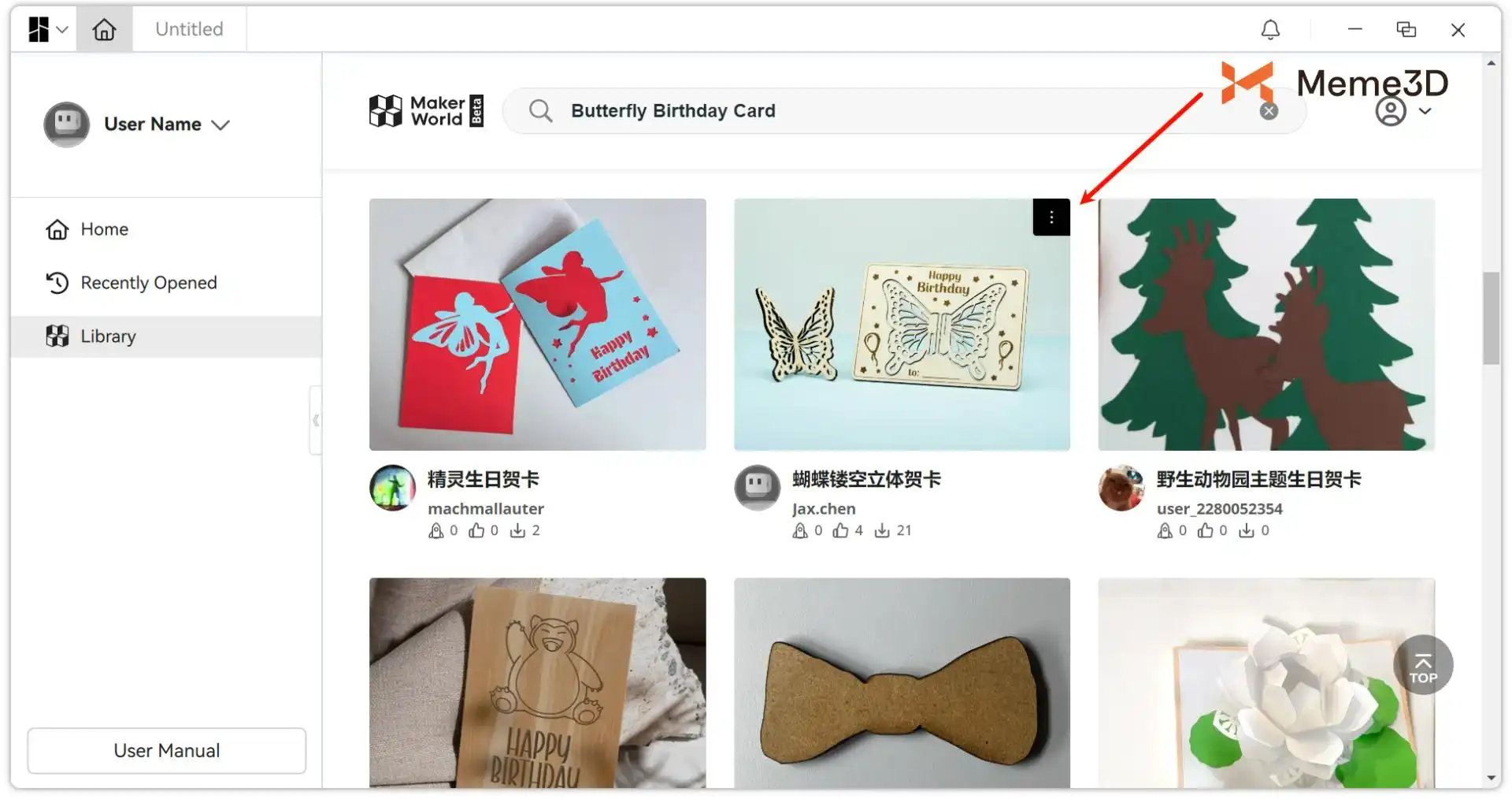

Tiếp theo, hãy chuyển sang máy tính của bạn và mở Bambu Suite. Chúng ta sẽ sử dụng dự án “Thiệp mừng sinh nhật hình bướm” làm ví dụ cho lần sử dụng laser đầu tiên. (Liên kết Makerworld: Intricate Laser-Cut Butterfly 3D Greeting Card)

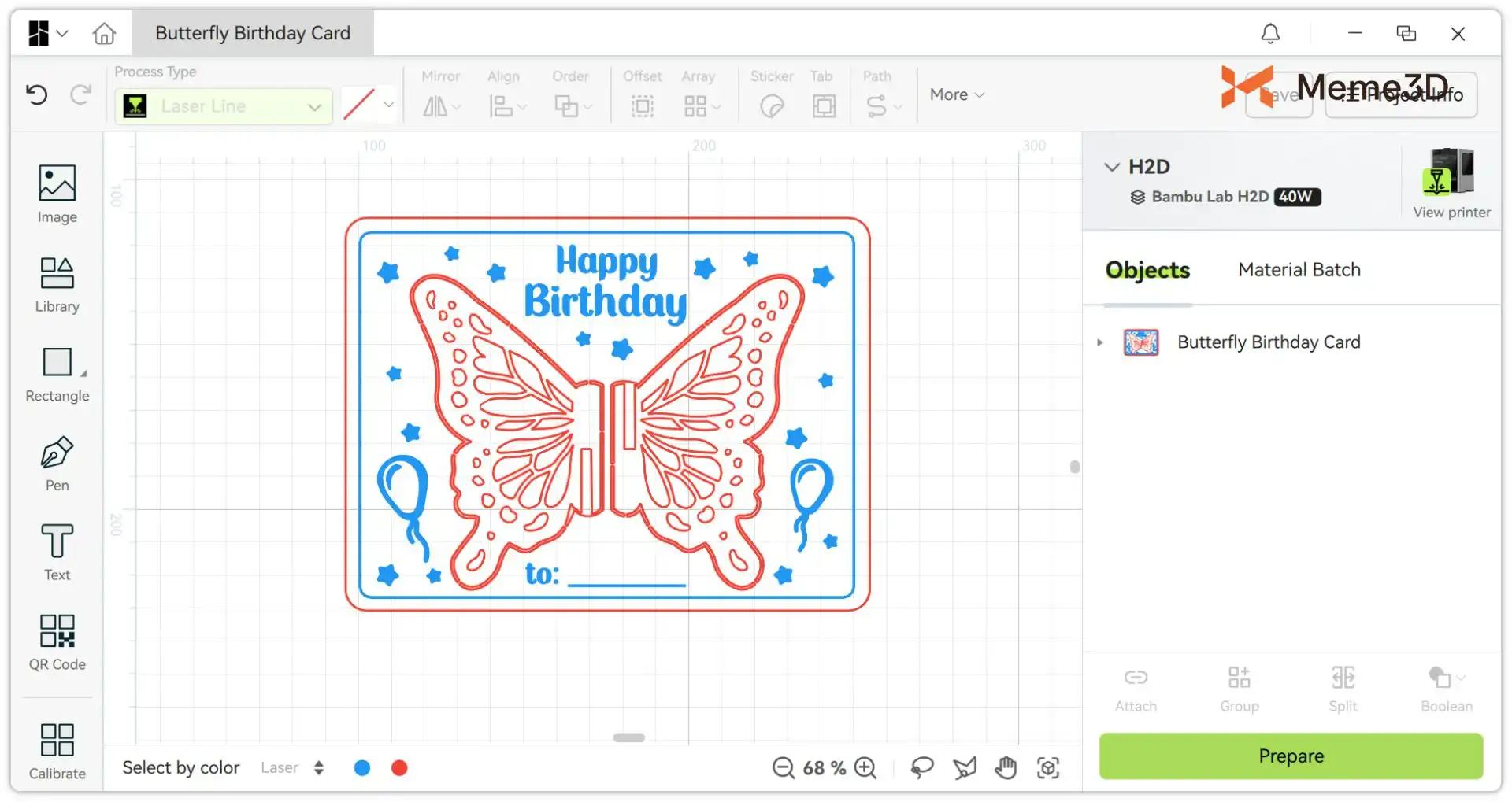

Trong giao diện thiết kế, bạn sẽ thấy dự án bao gồm hai loại đường chạy dao (toolpath):

• Các đường màu đỏ tượng trưng cho quy trình cắt laser.
• Các đường màu xanh lam tượng trưng cho quy trình khắc mảng / khắc lấp đầy (laser fill).

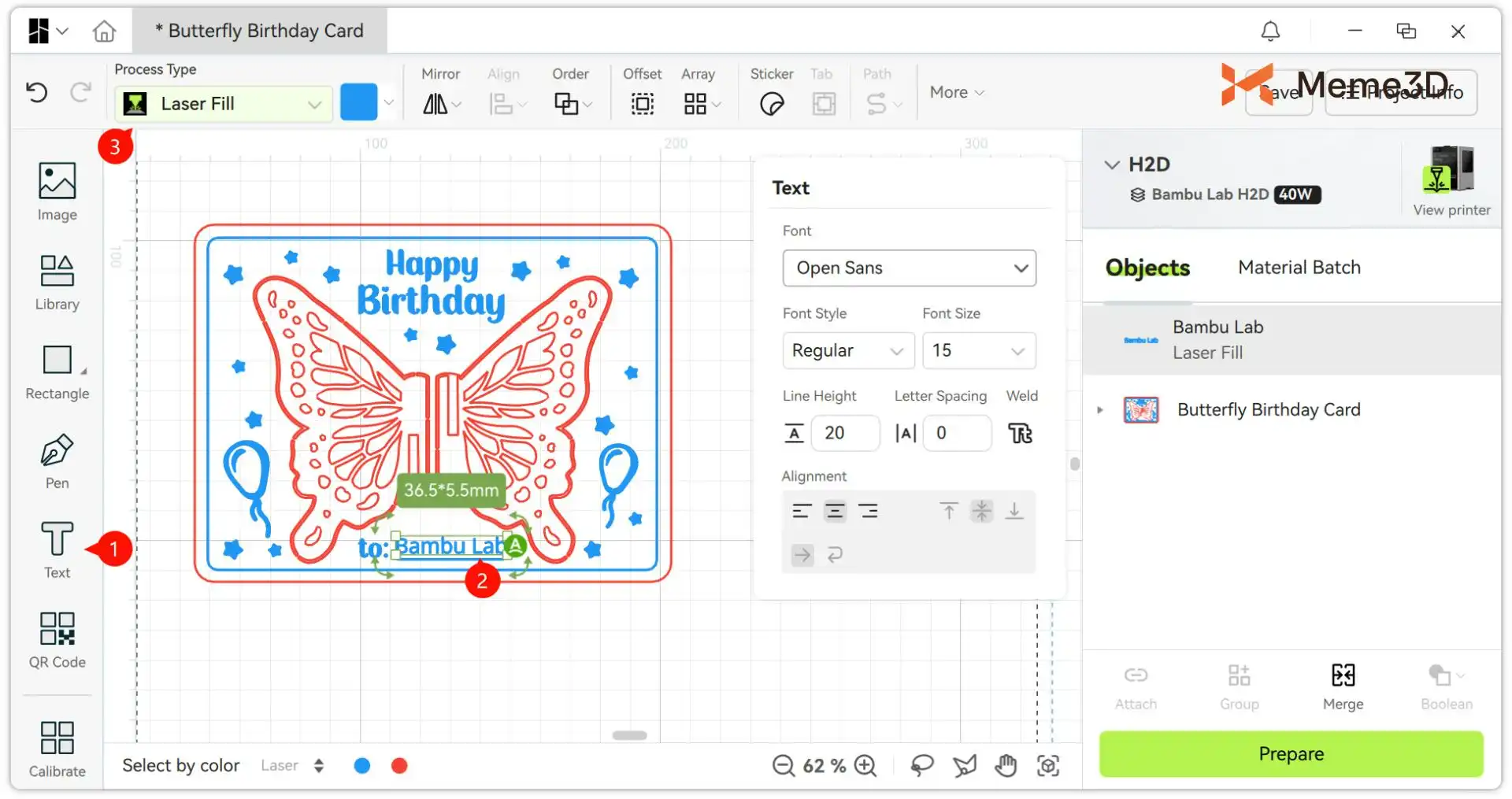

Bạn có thể cá nhân hóa dự án bằng cách thêm tên. Nhấp vào công cụ “Text” (Văn bản) ở bên trái, nhập tên và đặt loại quy trình thành “Laser Fill”.

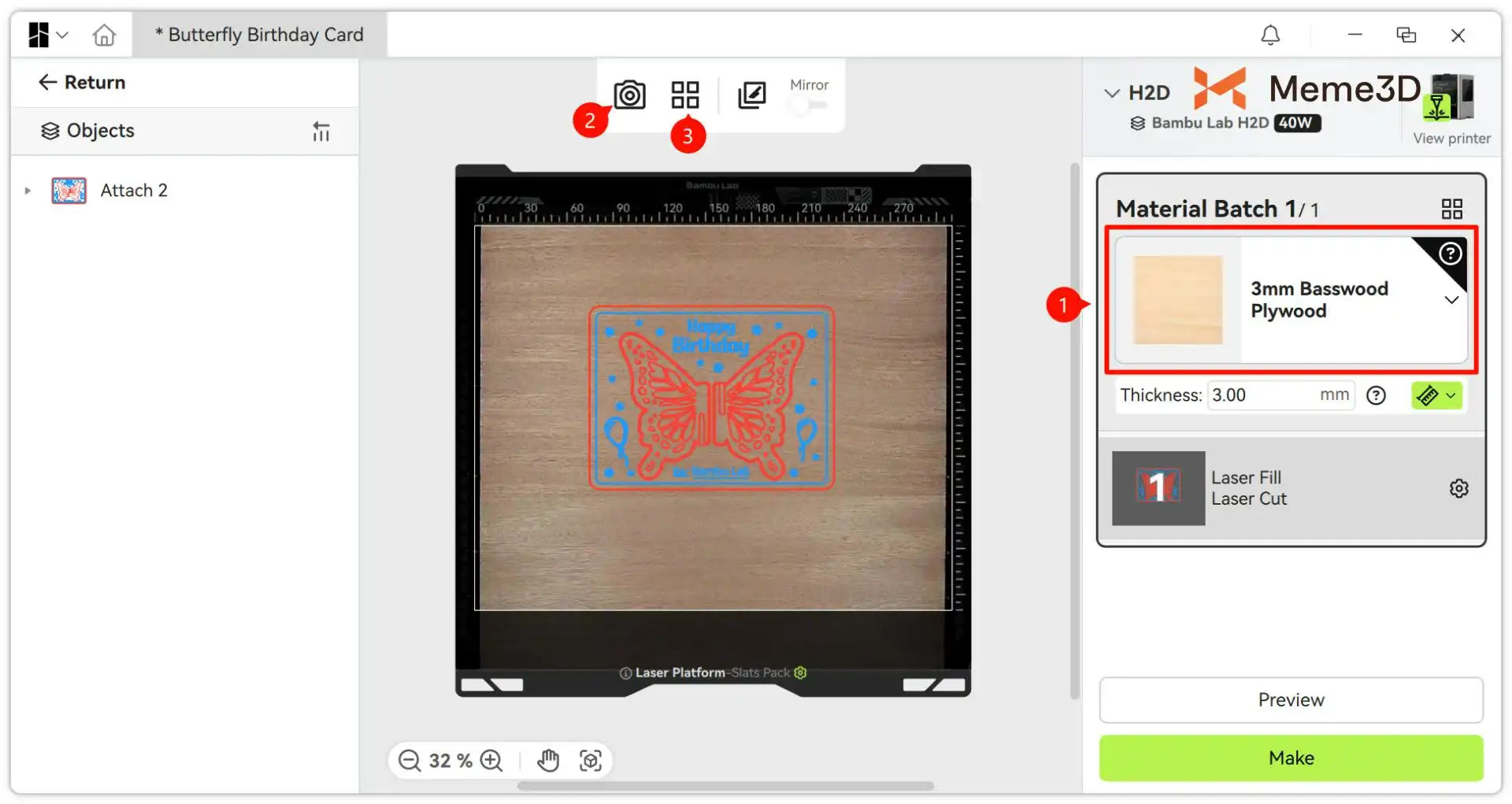

Sau khi thiết kế hoàn tất, vui lòng nhấp vào “Prepare” (Chuẩn bị) ở góc dưới bên phải để vào Giao diện Chuẩn bị.

1. Chọn đúng vật liệu cho lần gia công này.
2. Sử dụng chức năng “Camera”, chức năng này ghi lại hình ảnh thực tế của phôi vật liệu thông qua camera của máy.
3. Nhấp vào “Arrange” (Sắp xếp) để tối ưu hóa bố cục không gian của các đối tượng một cách thông minh và giảm thiểu lãng phí vật liệu.

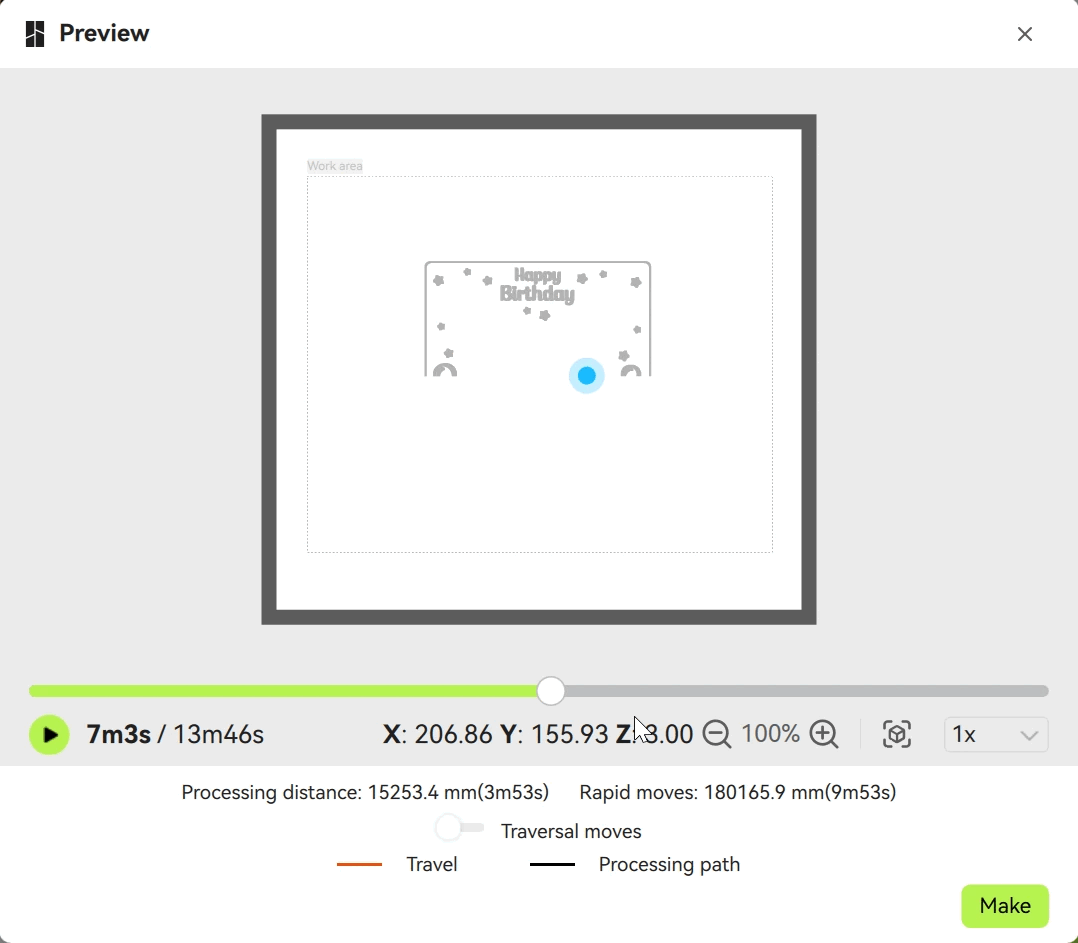

Sau khi xác nhận mọi thứ đã được đặt đúng vị trí, hãy nhấp vào “Preview” (Xem trước) ở góc dưới bên phải. Kiểm tra cẩn thận xem tất cả các đường chạy dao có khớp với thiết kế của bạn mà không có lỗi hay thiếu sót nào không.

Bắt đầu công việc

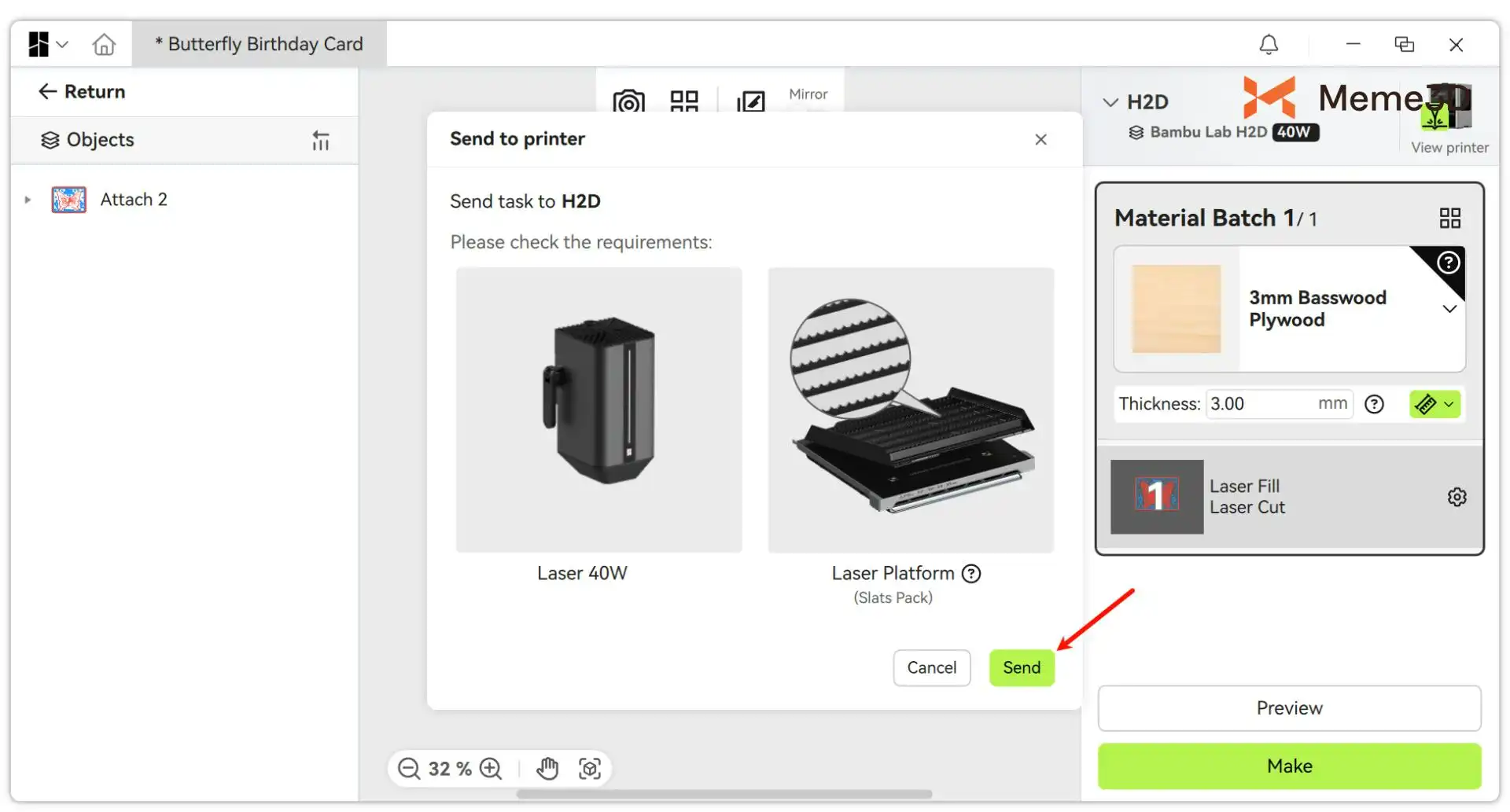

Khi bản xem trước đã chính xác, nhấp vào “Make” (Chế tạo) và “Send” (Gửi) để chuyển lệnh gia công đến máy in của bạn.

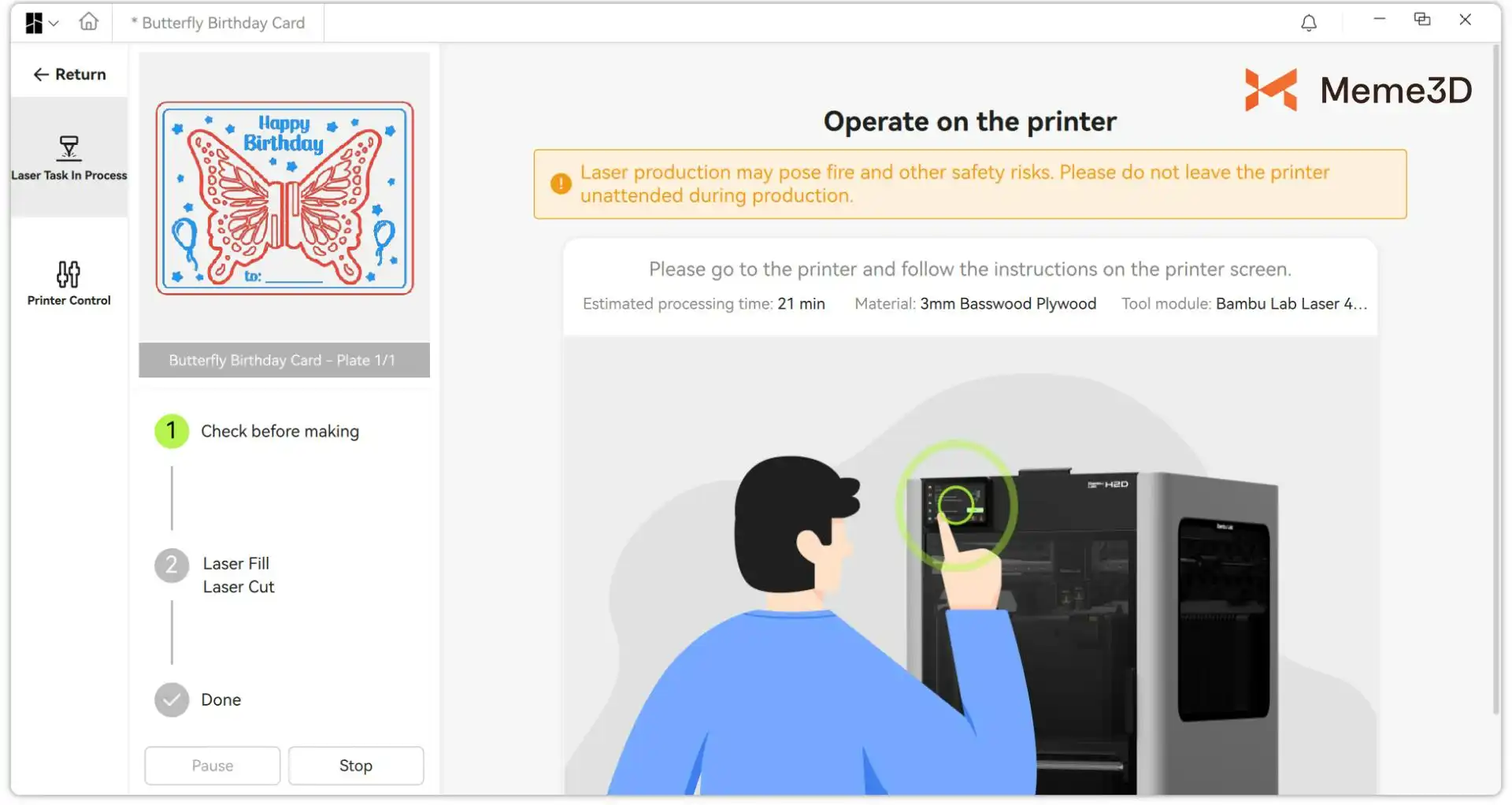

Tiếp theo, bạn cần di chuyển đến máy in và thực hiện các thao tác tiếp theo.

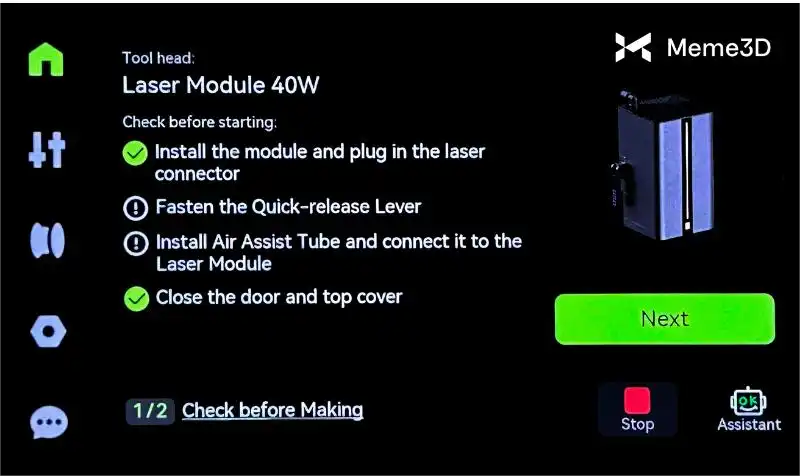

Trên máy in, hãy thực hiện kiểm tra an toàn lần cuối:

1. Đảm bảo ống trợ khí được kết nối đúng cách.
2. Đảm bảo cửa trước và nắp trên của máy in được đóng kín hoàn toàn để bịt kín khu vực gia công.
3. Đảm bảo module được lắp ráp đúng cách và cáp kết nối module laser được cắm chắc chắn.
4. Xác nhận cần gạt tháo lắp nhanh đã được khóa an toàn vào đúng vị trí.

Sau khi kiểm tra và xác nhận mọi thứ đều ổn, hãy nhấn “Next” (Tiếp theo) trên màn hình máy in, sau đó nhấn và giữ nút bấm vật lý trên nóc máy in trong khoảng 1 giây. Tác vụ gia công laser sẽ bắt đầu.

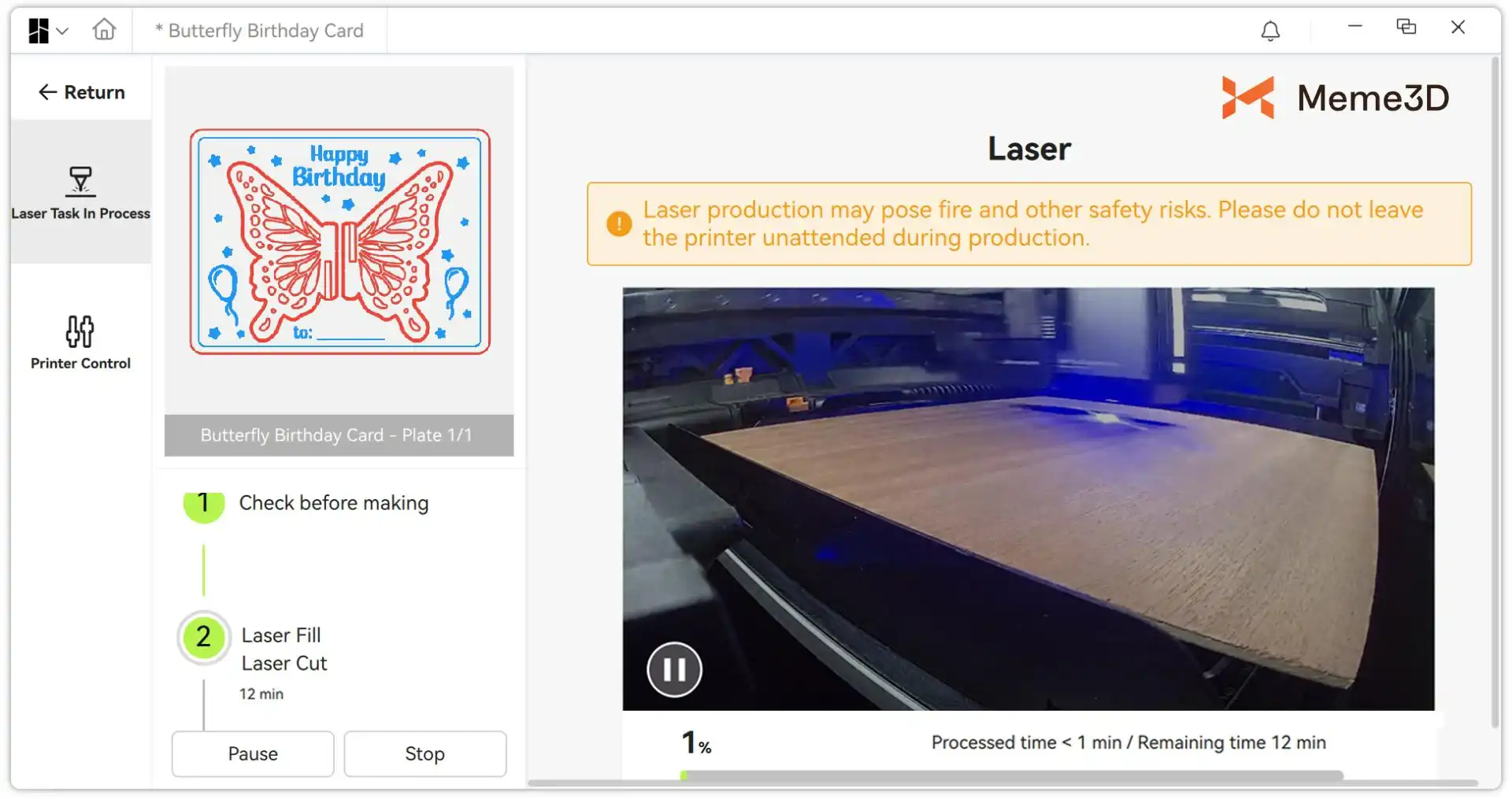

Bây giờ, bạn chỉ cần đợi thiết bị hoàn thành quá trình sản xuất.

Vui lòng ở gần máy in trong quá trình gia công laser. Không đi ra xa. Nếu bạn nhận thấy có ngọn lửa, mùi lạ, khói quá nhiều hoặc bất kỳ sự bất thường nào khác, vui lòng nhấn nút dừng khẩn cấp ngay lập tức.

Khi quá trình hoàn tất, bạn sẽ có trên tay tấm Thiệp mừng Sinh nhật hình bướm tuyệt đẹp!
